Ürün Açıklaması

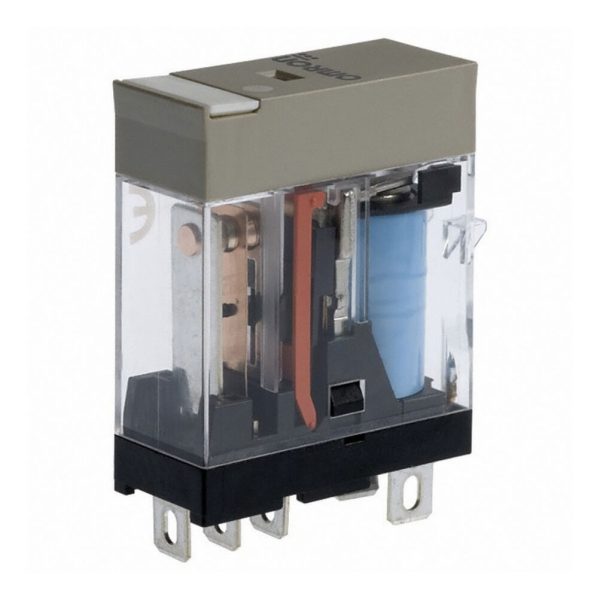

Omron G2R-1-S 12VDC (S) Röle-Soket Nedir?

Omron G2R-1-S 12VDC (S) röle-soket düşük gerilimli DC kontrol devrelerinde kullanılan 1 kutuplu plug-in terminal yapısına sahip genel amaçlı bir endüstriyel röledir. 12VDC bobin gerilimiyle çalışan bu model özellikle otomasyon panoları elektronik kontrol sistemleri PLC çıkış devreleri ve makine yardımcı kontrol hatlarında güvenilir anahtarlama sağlamak için tercih edilir.

12VDC Bobin Yapısının Önemi

12VDC bobinli röleler düşük gerilimle çalışan kontrol devrelerinde öne çıkar. Omron G2R-1-S 12VDC (S) modelinde bobin akımı yaklaşık 43 2 mA bobin direnci ise yaklaşık 278 ohm değerindedir. Güç tüketimi yaklaşık 0 53 W seviyesindedir. Bu değerler rölenin düşük güçlü kontrol sistemleriyle uyumlu çalışmasına katkı sağlar.

DC bobinli yapıda çalışma gerilimi nominal değerin yüzde 70’i veya altında devreye girecek şekilde değerlendirilir. Bırakma gerilimi ise nominal gerilimin yüzde 15’i seviyesinde ele alınır. Bu bilgiler rölenin kararlı çalışması için besleme geriliminin doğru tasarlanması gerektiğini gösterir.

Kontak Performansı

G2R-1-S 12VDC (S) SPDT kontak formuna sahiptir. Tek kutuplu bu yapı kontrol devresinde hem normalde açık hem de normalde kapalı kontak kullanımına imkân tanır. Dirençli yüklerde 250VAC 10 A ve 30VDC 10 A değerleri modelin pano içi anahtarlama görevlerinde güçlü bir seçenek olmasını sağlar.

Endüktif yüklerde 250VAC 7 5 A ve 30VDC 5 A değerleri dikkate alınmalıdır. Kontaktör bobinleri solenoid valfler veya motor yardımcı devreleri gibi endüktif karakterli yüklerde doğru seçim röle ömrü açısından kritik öneme sahiptir.

Bakım ve Montaj Kolaylığı

Plug-in bağlantı yapısı sayesinde röle uygun soket üzerine kolayca takılır ve gerektiğinde hızlıca değiştirilebilir. Bu özellik üretim hatlarında duruş süresini azaltmak isteyen bakım ekipleri için pratik bir avantajdır. Mekanik çalışma göstergesi ise rölenin enerjilenme durumunun gözle kontrol edilmesini sağlar.

Daha fazla bilgi için Omron ürün grubunu inceleyebilirsiniz.

Sıkça Sorulan Sorular

Omron G2R-1-S 12VDC (S) hangi sistemlerde kullanılır?

12VDC kontrol devreleri PLC çıkışları makine kumanda panoları düşük gerilimli otomasyon sistemleri ve yardımcı sinyal devrelerinde kullanılabilir.

Bu röle AC devrede kullanılabilir mi?

Bobin tarafı 12VDC için tasarlanmıştır. Kontak tarafında uygun akım ve gerilim değerleri içinde AC veya DC yükler anahtarlanabilir, ancak bobin beslemesi mutlaka 12VDC olmalıdır.

Kontak kapasitesi ne kadardır?

Dirençli yüklerde 250VAC 10 A ve 30VDC 10 A değerleri esas alınır. Endüktif yüklerde kapasite düşer ve yük karakteri mutlaka kontrol edilmelidir.

Soket kullanımı zorunlu mudur?

Bu model plug-in terminal yapısına sahip olduğu için uygun soketle birlikte kullanılması gerekir. Soket yapısı montajı ve bakım sürecini kolaylaştırır.

12VDC bobinli röle seçerken en kritik konu nedir?

Besleme kaynağının yeterli akımı sağlayabilmesi bobin geriliminin kararlı olması ve kontak tarafındaki yük değerlerinin röle kapasitesini aşmaması gerekir.
