Ürün Açıklaması

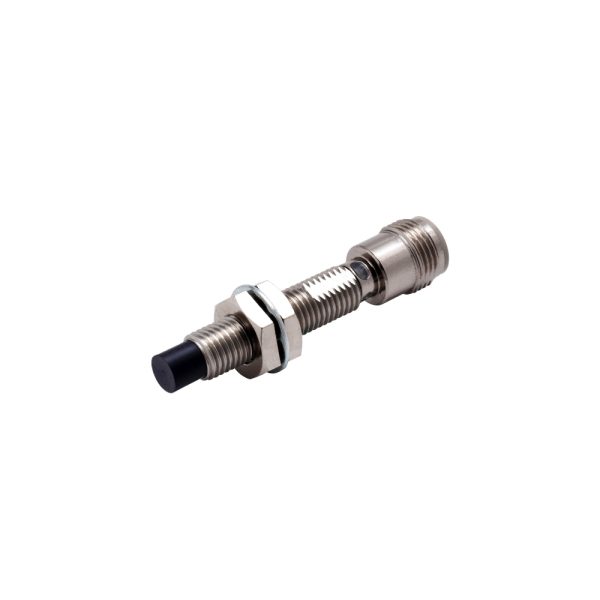

Omron E2E-X4MC2L8-M1 Endüktif Yaklaşım Sensörü Teknik İncelemesi

Omron E2E-X4MC2L8-M1 endüktif yaklaşım sensörü metal nesnelerin temassız olarak algılanması amacıyla geliştirilmiş endüstriyel algılama bileşenlerinden biridir. E2E NEXT serisi içerisinde yer alan bu model M8 paslanmaz çelik gövde yapısı 4 mm algılama mesafesi NPN normalde kapalı (NC) çıkış yapısı ve M12 konnektör bağlantısı ile otomasyon sistemlerinde yaygın olarak kullanılmaktadır. Kompakt boyutları sayesinde dar alanlarda montaj kolaylığı sunarken temassız algılama prensibi sayesinde mekanik aşınmayı ortadan kaldırır. :contentReference[oaicite:0]{index=0}

Ürünün Teknik Yapısı

Omron tarafından geliştirilen bu sensör endüktif algılama teknolojisi kullanmaktadır. Endüktif sensörler yalnızca metal hedefleri algılar ve elektromanyetik alan prensibiyle çalışır. Omron E2E-X4MC2L8-M1 Endüktif Yaklaşım Sensörü M8 uzun paslanmaz çelik gövdeye sahip olup gövde yapısı endüstriyel ortamlarda mekanik dayanıklılık sağlamaktadır. Sensör 10-30 VDC besleme aralığında çalışır ve 3 telli NPN NC çıkış sunar. Algılama mesafesi 4 mm olarak belirtilmiştir. Ayrıca IP67 ve IP69K koruma sınıfları sayesinde zorlu üretim ortamlarında kullanılabilmektedir. :contentReference[oaicite:1]{index=1}

Çalışma Prensibi

Endüktif yaklaşım sensörleri sensör yüzeyinde oluşturulan yüksek frekanslı elektromanyetik alanın metal nesneler tarafından etkilenmesi prensibiyle çalışır. Metal bir hedef algılama bölgesine girdiğinde sensörün oluşturduğu manyetik alan değişir. Bu değişim dahili elektronik devreler tarafından işlenerek çıkış sinyaline dönüştürülür. Temassız çalışma sayesinde hareketli parçalarla fiziksel temas oluşmaz. Bu durum bakım ihtiyacını azaltırken uzun süreli kullanım avantajı sağlar.

Omron E2E-X4MC2L8-M1 Endüktif Yaklaşım Sensörü özellikle hızlı üretim hatlarında güvenilir nesne tespiti gerektiren uygulamalarda tercih edilmektedir. Yaklaşık 1 kHz tepki frekansı sayesinde yüksek hızda hareket eden metal parçaların algılanmasına katkı sağlar. :contentReference[oaicite:2]{index=2}

Kullanım Alanları

• Otomatik montaj hatları
• Konveyör sistemleri
• Pnömatik silindir pozisyon kontrolü
• Makine emniyet izleme sistemleri
• Paketleme makineleri
• Robotik uygulamalar
• Metal işleme ekipmanları
• Parça var-yok kontrol sistemleri

Dar alanlara monte edilebilmesi nedeniyle özellikle kompakt makine tasarımlarında sıkça kullanılmaktadır. Paslanmaz çelik gövde yapısı ise mekanik darbelere karşı ilave dayanım sağlamaktadır. :contentReference[oaicite:3]{index=3}

Endüstriyel Uygulamalar

Üretim tesislerinde metal bileşenlerin doğru konumlandırılması makine döngülerinin güvenilir şekilde kontrol edilmesi ve proses sürekliliğinin sağlanması açısından sensör teknolojileri kritik öneme sahiptir. Omron E2E-X4MC2L8-M1 Endüktif Yaklaşım Sensörü metal taşıyıcıların konum doğrulaması robot gripper sistemlerinin parça algılaması ve CNC makinelerinde referans noktalarının belirlenmesi gibi görevlerde kullanılabilir.

Otomotiv üretim hatlarında metal gövde parçalarının algılanması paketleme makinelerinde hareketli mekanizmaların izlenmesi ve makine imalatında strok sonu kontrol uygulamaları bu sensörün kullanılabildiği tipik örnekler arasında yer almaktadır.

Koruma ve Dayanıklılık Özellikleri

Endüstriyel üretim alanlarında sensörlerin yalnızca algılama performansı değil çevresel dayanıklılığı da önem taşır. Bu model IP67 ve IP69K koruma derecelerine sahiptir. Bu sayede tozlu üretim alanlarında yüksek basınçlı yıkama uygulamalarında ve sıvı temasının bulunduğu proseslerde kullanılabilir. Ayrıca Omron’un E2E NEXT serisinde yağ dayanımı ve uzun servis ömrü hedeflenmiştir. :contentReference[oaicite:4]{index=4}

Ürün Seçerken Dikkat Edilmesi Gerekenler

Endüktif sensör seçimi yapılırken algılanacak malzeme türü montaj şekli algılama mesafesi çıkış tipi ve çevresel koşullar değerlendirilmelidir. Bu model yalnızca metal hedeflerin algılanması için uygundur. Ayrıca NPN NC çıkış yapısının PLC girişleri ve kontrol sistemleri ile uyumlu olması gerekir.

Montaj alanının boyutları da önemlidir. M8 gövde ölçüsü kompakt makine tasarımlarında avantaj sağlarken daha uzun algılama mesafesi gerektiren uygulamalarda farklı sensör tipleri değerlendirilebilir.

Daha fazla Omron sensör çözümü incelenerek farklı algılama mesafelerine ve bağlantı seçeneklerine sahip modeller karşılaştırılabilir.

Avantajları

• 4 mm temassız metal algılama
• Kompakt M8 gövde tasarımı
• Paslanmaz çelik gövde yapısı
• NPN NC çıkış seçeneği
• M12 konnektör bağlantısı
• IP67 ve IP69K koruma sınıfı
• Yüksek tepki frekansı
• Bakım gereksinimini azaltan temassız çalışma prensibi

Sık Sorulan Sorular

1. Omron E2E-X4MC2L8-M1 hangi tip sensördür?

Bu ürün endüktif yaklaşım sensörüdür. Endüktif sensörler metal nesneleri temassız olarak algılamak amacıyla kullanılır. Sensör yüzeyinde oluşturulan elektromanyetik alanın metal hedef tarafından değiştirilmesi prensibiyle çalışır. Plastik cam veya ahşap gibi metal olmayan malzemeleri algılamak için tasarlanmamıştır.

2. Algılama mesafesi ne kadardır?

Üretici teknik dokümanlarında bu model için nominal algılama mesafesi 4 mm olarak belirtilmektedir. Gerçek uygulamalarda hedef malzemenin türü boyutu ve montaj koşulları algılama performansını etkileyebilir. Bu nedenle tasarım aşamasında güvenlik payı bırakılması önerilir.

3. Sensörün çıkış tipi nedir?

Bu model NPN normalde kapalı (NC) çıkış yapısına sahiptir. Metal hedef algılanmadığında ve algılandığında çıkış davranışı uygulamaya göre değerlendirilmelidir. PLC veya kontrol sistemleriyle uyumluluk kontrolü yapılması önemlidir.

4. Hangi besleme geriliminde çalışır?

Omron E2E-X4MC2L8-M1 modeli 10 ila 30 VDC arasında çalışabilmektedir. Bu geniş besleme aralığı sayesinde birçok endüstriyel otomasyon sistemine entegrasyon kolaylığı sağlar. Uygulama sırasında doğru kablolama yapılması ve üretici talimatlarının takip edilmesi gerekir.

5. IP67 ve IP69K koruma sınıfı ne ifade eder?

IP67 koruması toza karşı yüksek dayanım ve geçici su temasına karşı koruma anlamına gelir. IP69K ise yüksek basınçlı ve yüksek sıcaklıklı yıkama koşullarına dayanıklılığı ifade eder. Bu özellikler sensörün zorlu üretim ortamlarında kullanılabilmesine yardımcı olur.

6. Omron E2E-X4MC2L8-M1 Endüktif Yaklaşım Sensörü hangi sektörlerde kullanılır?

Otomotiv makine imalatı ambalaj gıda işleme ekipmanları lojistik sistemleri ve robotik uygulamalar başta olmak üzere birçok sektörde kullanılabilir. Özellikle metal parçaların konum kontrolü ve varlık tespiti gereken proseslerde yaygın olarak tercih edilmektedir.

7. Sensörün bağlantı şekli nedir?

Bu model M12 konnektör bağlantısına sahiptir. Konnektörlü yapı bakım süreçlerini kolaylaştırır ve saha değişim sürelerini azaltabilir. Ayrıca kablolama işlemlerinin daha düzenli yapılmasına katkı sağlar.

8. Omron E2E-X4MC2L8-M1 Endüktif Yaklaşım Sensörü seçilirken nelere dikkat edilmelidir?

Algılanacak metalin türü montaj alanı PLC giriş yapısı çevresel koşullar algılama mesafesi ve elektriksel bağlantı gereksinimleri birlikte değerlendirilmelidir. Sensörün NPN NC çıkış yapısının mevcut kontrol sistemiyle uyumlu olması ve uygulamanın ihtiyaç duyduğu algılama mesafesini karşılaması önemlidir.
