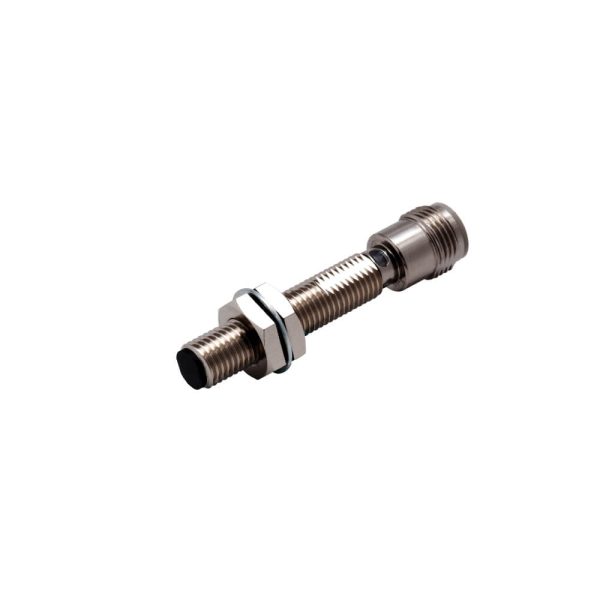

Omron E2E-X3B2L8-M1 M8 PNP NC 3 mm M12 Konnektörlü Endüktif Yakınlık Sensörü
Omron E2E-X3B2L8-M1 metal hedeflerin konumunu fiziksel temas gerektirmeden algılamak amacıyla geliştirilen uzun gövdeli M8 endüktif yakınlık sensörüdür. E2E NEXT serisinin üç telli DC modelleri arasında yer alan ürün 3 mm nominal algılama mesafesini PNP normalde kapalı (NC) anahtarlama çıkışıyla birleştirir. Elektriksel bağlantının M12 konnektör üzerinden yapılması sensörün mevcut kablo tesisatından ayrılabilmesine ve uygun bağlantı altyapısına sahip makinelere entegre edilmesine olanak tanır.
Bu varyantta dikkat çeken tasarım ayrıntısı uzun M8 algılama gövdesinin M12 konnektörle tamamlanmasıdır. Özellikle sensörün kalın bir bağlantı aparatına yerleştirildiği veya dişli montaj bölümünün daha uzun olması gereken makinelerde mekanik yerleşim açısından değerlendirilir. PNP NC çıkış ise kontrol sisteminin hedef algılandığında çıkış durumunun değişmesini beklediği uygulamalara yöneliktir.
Uzun M8 Gövde ve M12 Bağlantının Bir Araya Geldiği Teknik Yapı
E2E-X3B2L8-M1 modelinin ürün kimliği gövde boyutundan elektriksel çıkışına kadar belirli teknik özelliklerle tanımlanır. Sensör seçiminde bu parametrelerin birlikte incelenmesi benzer stok kodlarına sahip bağlantı varyantlarının karıştırılmasını önler.
| Teknik Parametre | E2E-X3B2L8-M1 Özelliği |
|---|---|
| Üretici | Omron |
| Model kodu | E2E-X3B2L8-M1 |
| Seri | E2E NEXT |
| Ürün sınıfı | PREMIUM – Üç kat algılama mesafeli model |
| Algılama teknolojisi | Endüktif yakınlık algılama |
| Algılanan nesne türü | Metal hedefler |
| Dişli gövde çapı | M8 |
| Nominal algılama mesafesi | 3 mm |
| Montaj sınıfı | Korumalı (Shielded) |
| Gövde biçimi | Uzun silindirik gövde |
| Gövde uzunluğu | 53 mm |
| Elektriksel yapı | DC 3 telli |
| Çıkış devresi | PNP açık kolektör |
| Anahtarlama davranışı | Normalde kapalı (NC) |
| Bağlantı yöntemi | M12 konnektör |
| Kablo düzeni | Doğrudan konnektörlü, sabit kablosuz |
| Haberleşme tipi | Standart anahtarlama çıkışı |
53 mm Gövde Uzunluğu Hangi Mekanik Yerleşimlerde Avantaj Sağlar?
Bir endüktif sensörün algılama mesafesi kadar gövdesinin montaj noktasına nasıl yerleştiği de önemlidir. E2E-X3B2L8-M1 53 mm gövde uzunluğuyla E2E NEXT serisinin uzun M8 seçenekleri arasında bulunur. Bu ölçü sensörün bağlantı aparatına yerleştirilmesi ve arka taraftaki konnektör için alan ayrılması sırasında dikkate alınır.
Örneğin kalın bir makine bağlantı bloğunda sensör yuvası hazırlanmışsa kısa gövdeli bir modelin dişli bölüm uzunluğu mekanik tasarım açısından yeterli olmayabilir. Uzun gövdeli sensör seçeneği uygun montaj elemanlarıyla farklı yerleşim olanakları sunabilir.
Bununla birlikte 53 mm ölçüsü bağlantı kablosu takıldıktan sonra gereken bütün alanı ifade etmez. M12 karşı konnektörün uzunluğu kablo çıkış yönü ve bükülme payı ayrıca hesaplanmalıdır. Dar alanlarda kullanılacak düz veya açılı kablo bağlantıları da makinenin gerçek ölçülerine göre seçilmelidir.
M12 Konnektörlü Sensörlerde Bakım ve Kablo Değişimi Nasıl Planlanır?
E2E-X3B2L8-M1 modelinin doğrudan M12 konnektörlü olması sabit kablolu sensörlerden farklı bir bakım düzeni oluşturur. Sensör gövdesi ile bağlantı kablosu ayrı bileşenler olduğundan uygun koşullarda sensör değişimi sırasında mevcut kablo tesisatı korunabilir.
Bu özellik özellikle kablonun makine boyunca uzun bir güzergâh izlediği sistemlerde önem kazanır. Sensör arızası veya mekanik hasar nedeniyle değişim gerektiğinde kablonun tamamının sökülmesine ihtiyaç duyulmadan sensör bağlantısına erişilebilir.
Ancak konnektör çapının M12 olması tek başına elektriksel uyumluluk anlamına gelmez. Karşı konnektörün pin düzeni besleme bağlantıları ve çıkış iletkenleri sensörün bağlantı şemasına uygun olmalıdır. Mevcut bir sensörün yerine kullanılacaksa eski modelin PNP veya NPN çıkış yapısı da karşılaştırılmalıdır.
Normalde Kapalı Çıkışın Referans Konum Algılamasındaki İşlevi
PNP NC çalışma mantığında sensör metal hedef algılama bölgesinde bulunmadığında etkin çıkış durumundadır. Metal hedef algılandığında anahtarlama durumu değişir. Kontrol sistemi bu değişimi makine programında tanımlanan koşula göre değerlendirir.
Örneğin bir metal taşıyıcının belirli konuma ulaştığının izlenmesi gereken düzende taşıyıcı üzerindeki referans parça sensörün algılama yüzeyine yaklaştığında giriş sinyalinin durumu değişebilir. Bu bilgi makinenin bir sonraki işlemine geçiş koşullarından biri olarak kullanılabilir.
Normalde kapalı çıkışın tercih edilmesi otomatik olarak güvenlik işlevi sağlandığı anlamına gelmez. Operatör güvenliği veya makinenin tehlikeli hareketlerinin durdurulması gereken uygulamalarda uygun güvenlik sensörleri ve emniyet kontrol sistemleri kullanılmalıdır.
Üç Milimetrelik Algılama Aralığında Hedef Geometrisi
Omron E2E-X3B2L8-M1 için belirtilen 3 mm nominal algılama mesafesi üreticinin tanımladığı referans koşullarına dayanır. Bu değer sensörün karşısına yerleştirilen bütün metal hedeflerin aynı uzaklıktan algılanacağını göstermez.
Algılama yüzeyine yaklaşan metal parçanın malzemesi boyutu ve hareket yönü gerçek çalışma mesafesini etkileyebilir. Büyük yüzeyli bir metal plaka ile küçük bir metal pim sensörün önünde farklı algılama koşulları oluşturabilir.
Bu nedenle makine tasarımında sensör-hedef boşluğu belirlenirken yalnızca nominal algılama mesafesi esas alınmamalıdır. Hareketli parçanın titreşimi mekanik toleranslar ve hedefin algılama yüzeyine göre konumu da değerlendirilmelidir.
Korumalı Algılama Yapısı ve Çevresel Metal Yerleşimi
E2E-X3B2L8-M1 üreticinin ürün sınıflandırmasında korumalı (Shielded) endüktif sensör olarak tanımlanır. Bu yapı sensörün metal montaj elemanlarıyla birlikte kullanılmasına yönelik belirli yerleşim koşullarını ifade eder.
Özellikle uzun gövdeli sensörlerin metal tutuculara sabitlendiği uygulamalarda algılama yüzeyinin çevresindeki boşluklar önem taşır. Sensörün korumalı yapıya sahip olması çevresindeki bütün metal parçaların sınırsız yakınlıkta konumlandırılabileceği anlamına gelmez.
Birden fazla endüktif sensör aynı makine bölümüne yerleştirilecekse sensörler arasındaki mesafe de dikkate alınmalıdır. Uygun montaj düzeni algılama kararlılığının korunmasına yardımcı olur.
Metal Parça Konumlandırmada Örnek Uygulama Alanları
Uzun gövde PNP NC çıkış ve M12 bağlantı özelliklerinin birleşimi E2E-X3B2L8-M1 modelinin farklı endüstriyel mekanizmalarda değerlendirilmesini sağlar. Kullanım noktası seçilirken sensörün mekanik yerleşimi ile kontrol sisteminin elektriksel gereksinimleri birlikte ele alınmalıdır.
- Otomatik işleme fikstürleri: Metal sıkıştırma veya konumlandırma elemanının belirlenen noktaya ulaşmasının algılanması.
- Doğrusal hareket mekanizmaları: Metal referans hedefi üzerinden kızak konumunun kontrol edilmesi.
- Montaj istasyonları: İşlenecek metal bileşenin ilgili yuvada bulunup bulunmadığının belirlenmesi.
- Modüler makine sistemleri: M12 konnektör altyapısına sahip istasyonlarda metal algılama sinyalinin kontrol girişine aktarılması.
Bu uygulamalarda sensör metal hedefin varlığına bağlı olarak anahtarlama sinyali üretir. Sürekli mesafe ölçümü veya analog konum takibi gereken uygulamalarda farklı sensör türleri değerlendirilmelidir.
Sabit Kablolu E2E-X3B2L8 2M ile M12 Bağlantılı Modelin Ayrımı
E2E-X3B2L8-M1 ile E2E-X3B2L8 2M modelleri aynı E2E NEXT ailesinde bulunan uzun gövdeli M8 sensör seçenekleridir. Her iki model de 3 mm nominal algılama mesafesine ve PNP NC anahtarlama mantığına sahiptir.
Aralarındaki temel fark elektriksel bağlantı yöntemidir. E2E-X3B2L8 2M iki metre uzunluğunda sabit kablo kullanırken E2E-X3B2L8-M1 doğrudan M12 konnektörle bağlanır. Ayrıca üreticinin model tablosunda M12 konnektörlü uzun gövde 53 mm sabit kablolu uzun gövde ise 48 mm olarak belirtilir.
Bu nedenle mevcut makinede sensör değişimi yapılırken bağlantı yönteminin yanında gövde uzunluğu da kontrol edilmelidir. Aynı algılama mesafesine sahip iki model farklı mekanik bağlantı alanlarına ihtiyaç duyabilir.
Diğer M8 modelleri için Omron endüktif sensörler sayfası incelenebilir. Farklı algılama teknolojileri ve ürün aileleri hakkında bilgi almak için Omron sensör çözümleri sayfasından yararlanabilirsiniz.
Yeni Makine Tasarımında Bu Sensör Seçilirken Nelere Dikkat Edilmeli?
E2E-X3B2L8-M1 modelinin uygunluğu değerlendirilirken öncelikle metal hedefin algılama bölgesindeki hareketi belirlenmelidir. Hedefin boyutu ve malzemesi çalışma mesafesinin seçiminde etkili olur.
İkinci aşamada M8 dişli gövdenin montaj alanına uyumu kontrol edilmelidir. Uzun gövde yapısı bağlantı elemanının kalınlığı ve sensörün arka tarafında bulunan kullanılabilir alanla birlikte değerlendirilir.
Son olarak M12 kablo bağlantısının uygunluğu ve PLC girişinin PNP NC sinyaliyle çalışması gerekir. Bu üç koşulun birlikte değerlendirilmesi mekanik olarak yerleşebilen ancak elektriksel olarak uyumsuz bir sensör seçilmesini önlemeye yardımcı olur.
Omron E2E-X3B2L8-M1 Fiyatı Stok Bilgisi ve ISAC Üzerinden Sipariş
Omron bayisi ISAC (İstanbul Sensörler) E2E-X3B2L8-M1 uzun gövdeli endüktif yakınlık sensörü için kurumsal fiyat teklifi stok sorgulama ve sipariş taleplerini değerlendirir. Satın alma talebinde tam ürün kodunun belirtilmesi M12 konnektörlü varyantın diğer bağlantı seçenekleriyle karıştırılmasını önler.
Güncel fiyat tedarik koşulları ve teknik seçim desteği için ihtiyaç duyulan ürün miktarıyla birlikte ISAC iletişim sayfası üzerinden başvurabilir veya ürün sayfasındaki WhatsApp numarasını kullanabilirsiniz.
Omron E2E-X3B2L8-M1 M8 PNP NC Endüktif Yakınlık Sensörü Hakkında Sık Sorulan Sorular
Omron E2E-X3B2L8-M1 modelinin algılama mesafesi nedir?
Bu sensörün nominal algılama mesafesi 3 mm’dir. Gerçek uygulamada hedef metalin türü boyutu ve hareket geometrisi algılama koşullarını etkileyebilir.
E2E-X3B2L8-M1 sensörünün gövdesi M8 bağlantısı M12 midir?
Evet. Sensör M8 dişli gövdeye sahiptir ve elektriksel bağlantısı M12 konnektör üzerinden gerçekleştirilir.
Bu modelin çıkış tipi nedir?
E2E-X3B2L8-M1 PNP açık kolektör çıkışlı ve normalde kapalı (NC) çalışma mantığına sahip üç telli DC sensördür.
E2E-X3B2L8-M1 sensöründe sabit kablo bulunur mu?
Hayır. Model doğrudan M12 konnektör bağlantılıdır. Elektriksel bağlantı için uygun karşı konnektörlü kablo kullanılması gerekir.
E2E-X3B2L8-M1 ile E2E-X3B2L8 2M arasındaki fark nedir?
M1 varyantı M12 konnektör bağlantılıdır ve 53 mm gövde uzunluğuna sahiptir. 2M varyantında ise iki metre sabit kablo bulunur ve üretici model tablosunda gövde uzunluğu 48 mm olarak belirtilir.
Omron E2E-X3B2L8-M1 IO-Link destekler mi?
Bu model standart PNP NC anahtarlama çıkışıyla çalışır. IO-Link haberleşmeli bir model olarak sınıflandırılmaz.
Bu sensör için doğru bağlantı kablosu nasıl seçilir?
Karşı konnektörün M12 yapısına sensörün pin bağlantılarına ve kontrol sisteminin elektriksel gereksinimlerine uygun olması gerekir. Kablonun uzunluğu ve çıkış yönü de montaj alanına göre belirlenmelidir.
E2E-X3B2L8-M1 fiyatı ve stok durumu nasıl öğrenilir?
ISAC’a tam stok kodunu ve talep edilen ürün miktarını ileterek güncel fiyat stok ve sipariş koşulları hakkında bilgi alabilirsiniz.
Uzun Gövdeli M8 Sensör Seçiminde E2E-X3B2L8-M1 Modelinin Yeri
Omron E2E-X3B2L8-M1 3 mm nominal algılama mesafesi PNP NC anahtarlama mantığı ve M12 konnektör bağlantısıyla metal hedeflerin varlık kontrolüne yönelik bir endüktif sensördür. Uzun gövde tasarımı belirli montaj derinlikleri gerektiren makinelerde mekanik yerleşim açısından önem taşır. Ürünün doğru seçimi için hedef metalin algılama koşulları sensörün fiziksel ölçüleri ve kontrol sisteminin bağlantı yapısı birlikte değerlendirilmelidir.
