Ürün Açıklaması

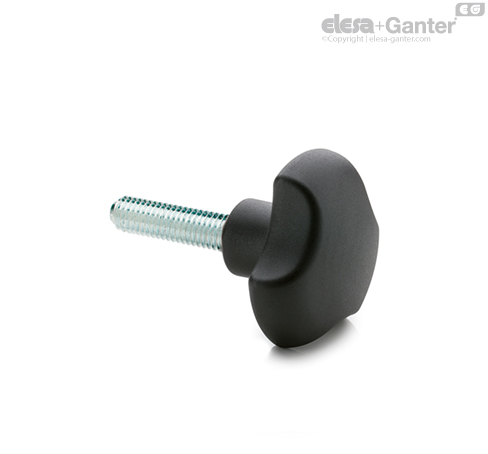

ELESA+GANTER 167176 VTT.25-p-M6x35 Sıkıştırma Topuzu

ELESA+GANTER 167176 VTT serisine ait VTT.25-p-M6x35 model kodlu dişli sap üzerinden manuel sıkma sabitleme ve konumlandırma işlemleri için kullanılan sıkıştırma topuzudur. 25 mm dış çapa sahip yıldız biçimli teknopolimer gövde ile M6 dişli ve 35 mm uzunluğundaki çelik sapı bir araya getiren ürün alet kullanmadan elle sıkılması ve gerektiğinde hızlı şekilde gevşetilmesi gereken mekanik bağlantı noktaları için tasarlanmıştır.

167176 modelinin temel seçim kombinasyonu 25 mm topuz çapı + M6 dış diş + 35 mm dişli sap uzunluğu şeklindedir. Bu nedenle mevcut bir topuzun yerine ürün seçerken yalnızca M6 diş ölçüsünü kontrol etmek yeterli değildir, bağlantı noktasında 35 mm sap uzunluğunun uygunluğu parçaların sıkıştırılacağı toplam mesafe ve topuz çevresindeki kavrama alanı da değerlendirilmelidir.

167176 Teknik Özellikleri

VTT.25-p-M6x35 Nasıl Bir Bağlantı Sağlar?

167176 modelindeki M6 dış dişli sap uygun M6 iç dişe sahip makine parçasına veya bağlantı elemanına vidalanır. Topuz elle döndürüldüğünde dişli bağlantı eksenel hareket oluşturur ve bağlı parçaların sıkıştırılması konumunun sabitlenmesi veya ayar noktasının kilitlenmesi mümkün hale gelir. Gevşetme yönünde döndürüldüğünde ise bağlantı serbest bırakılarak ayar veya sökme işlemi gerçekleştirilebilir.

Bu çalışma biçimi sık erişilen mekanik ayar noktalarında klasik cıvata ve anahtar kombinasyonuna alternatif bir manuel kumanda noktası oluşturur. Özellikle operatörün bir parçayı belirli aralıklarla yeniden konumlandırması bir koruyucuyu sabitlemesi veya ayarlanabilir bir mekanizmayı kilitlemesi gereken uygulamalarda topuzun elle kavranabilen geometrisi kullanım kolaylığı sağlar.

25 mm Topuz Çapının Uygulamadaki Önemi

VTT.25-p-M6x35 modelindeki 25 mm gövde çapı kompakt bağlantı noktaları için önemli bir ölçüdür. Daha büyük çaplı bir topuz için yeterli çevresel alan bulunmayan makine bölümlerinde 25 mm sınıfındaki VTT modeli daha kompakt bir manuel sıkma elemanı olarak değerlendirilebilir.

Topuz çapı aynı zamanda operatörün ürünü nasıl kavrayacağını etkiler. VTT serisinin karakteristik çok loblu dış geometrisi parmakların topuz çevresinde konumlandırılmasına yardımcı olur. Bununla birlikte manuel olarak uygulanması gereken sıkma kuvveti yüksekse yalnızca bağlantı dişi değil topuz çapının ergonomik gereksinime uygunluğu da ürün seçiminde dikkate alınmalıdır.

M6x35 Ölçüsü Seçilirken Nelere Dikkat Edilmelidir?

M6x35 ifadesi 167176 modelinin uygulamayla eşleştirilmesinde kritik bilgidir. M6 dişli bağlantının nominal ölçüsünü, 35 mm ise topuz gövdesinden uzanan dişli sapın uzunluğunu belirtir. Karşı parçanın diş ölçüsü farklıysa veya 35 mm sap uygulama için gereğinden uzun ya da kısa kalıyorsa aynı VTT ailesindeki farklı varyantlardan uygun model seçilmelidir.

Sap uzunluğu belirlenirken sıkıştırılacak parçanın kalınlığı bağlantı deliğinin derinliği ve gerekli vidalama mesafesi birlikte kontrol edilmelidir. Özellikle kör dişli deliklerde gereğinden uzun bir sap topuz yeterli sıkıştırma kuvveti oluşturmadan deliğin tabanına ulaşabilir. Geçişli bağlantılarda ise sapın mekanizmanın diğer tarafındaki parçalarla çakışmaması gerekir.

167176 Hangi Uygulamalarda Kullanılabilir?

ELESA+GANTER 167176, makine konstrüksiyonlarında ayarlanabilir mekanizmalarda aparat ve fikstürlerde muhafaza sistemlerinde kılavuzların konumlandırılmasında ve manuel olarak sabitlenmesi gereken yardımcı makine parçalarında kullanılabilir. Ürün özellikle bağlantının kalıcı olarak sıkılı bırakılmadığı operatörün belirli aralıklarla ayar yaptığı mekanik noktalarda işlevsel bir çözüm sunar.

• Ayarlanabilir makine parçalarının konumunun sabitlenmesi
• Kılavuz ve dayama elemanlarının manuel olarak sıkıştırılması
• Fikstür ve yardımcı aparatların ayarlanması
• Koruyucu veya hareketli mekanik parçaların sabitlenmesi
• Sık sökülüp takılan mekanik bağlantı noktalarının elle kontrol edilmesi

Uygulama belirlenirken topuzun yalnızca fiziksel olarak bağlantıya uyup uymadığına değil kullanım sırasında maruz kalacağı mekanik koşullara da dikkat edilmelidir. Bağlantının güvenlik açısından kritik olduğu veya belirlenmiş bir sıkma torkunun uygulanmasının zorunlu olduğu noktalarda sistemin tasarım gereksinimleri ayrıca değerlendirilmelidir.

VTT Serisindeki Benzer Modellerden Nasıl Ayrılır?

VTT serisi farklı topuz çapları diş ölçüleri ve dişli sap uzunluklarıyla sunulur. 167176 kodlu modelin ayırt edici özelliği 25 mm gövde sınıfında M6 bağlantıyı 35 mm sap uzunluğuyla birleştirmesidir. Örneğin aynı 25 mm ve M6 yapısındaki daha kısa saplı modeller daha düşük bağlantı derinliği gereken uygulamalar için farklı seçenekler oluşturur.

Bu nedenle alternatif bir VTT modeliyle değişim yapılırken yalnızca ürünün dış görünüşünün benzer olması yeterli değildir. D = 25 mm M6 ve l = 35 mm değerleri birlikte kontrol edilmelidir. Mevcut makinedeki ürün değiştiriliyorsa eski parçanın diş çapı ve kullanılabilir sap uzunluğunun ölçülmesi yanlış varyant seçme riskini azaltır.

Gövde ve Dişli Sap Malzemesinin İşlevi

VTT.25-p-M6x35 topuzun gövdesi cam elyaf takviyeli poliamid esaslı teknopolimerden üretilir. Siyah ve mat yüzeyli gövde elle kumanda edilen makine elemanlarında kullanılan kompakt bir kavrama geometrisi oluşturur. Dişli sap ise çinko kaplı çelik yapıdadır ve topuzun mekanik bağlantısını sağlar.

Standart 167176 modeli çelik dişli saplı VTT-p uygulamasıdır. VTT ailesinde paslanmaz çelik sap kullanılan SST-p uygulamaları da bulunduğundan ürün seçiminde yalnızca ölçülere göre değil uygulamanın malzeme gereksinimlerine göre de varyant ayrımı yapılmalıdır.

167176 Sipariş Fiyat ve Tedarik Değerlendirmesi

ELESA+GANTER 167176 VTT.25-p-M6x35 için satın alma planlanırken 167176 stok kodunun kullanılması 25 mm gövde ve M6x35 sap kombinasyonunun doğru varyantla eşleştirilmesine yardımcı olur. Güncel fiyat stok durumu ihtiyaç adedi ve tedarik seçenekleri için ISAC üzerinden ürün koduyla teklif talep edilebilir.

Yeni bir makine tasarımında uygun VTT varyantının belirlenmesi gerekiyorsa M6 karşı diş gerekli sap uzunluğu ve topuz için mevcut montaj alanının birlikte değerlendirilmesi yararlı olacaktır. Teknik seçim veya ticari talep için ISAC iletişim kanalları üzerinden 167176 kodu ve uygulama bilgilerinizi paylaşabilirsiniz.

Doğru Sıkıştırma Topuzunu Seçme

Manuel sıkıştırma topuzu seçiminde diş çapı dişli sap uzunluğu ve topuz çapı birbirinden bağımsız değerlendirilmemelidir. 167176 modeli M6 bağlantı gerektiren 35 mm sap uzunluğunun uygun olduğu ve 25 mm çaplı kompakt bir manuel kavrama elemanının yeterli olduğu uygulamalara yöneliktir.

Farklı bağlantı veya gövde ölçülerinin gerektiği projelerde ELESA+GANTER makine bağlantı elemanları arasındaki alternatifler incelenebilir. Diğer standart eleman ve kumanda bileşenleri için ELESA+GANTER ürün grubu üzerinden ilgili çözümlere ulaşılabilir.

VTT serisinin üretici ölçülendirmeleri ve 167176 kodunun teknik tablo içerisindeki konumu için ELESA+GANTER 167176 VTT.25-p-M6x35 resmi teknik dokümantasyonunu inceleyebilirsiniz.

ELESA+GANTER 167176 VTT.25-p-M6x35 Hakkında Sık Sorulan Sorular

ELESA+GANTER 167176 nedir?

167176 VTT serisine ait VTT.25-p-M6x35 kodlu dişli saplı sıkıştırma topuzudur. Makine ve mekanizmalardaki M6 bağlantı noktalarının elle sıkılması sabitlenmesi veya ayarlanması için kullanılır.

167176 modelinin diş ölçüsü nedir?

ELESA+GANTER 167176 modelinin dış diş ölçüsü M6’dır. Uygulamadaki karşı bağlantının M6 dişe uygun olması gerekir.

VTT.25-p-M6x35 modelinin dişli sapı kaç mm’dir?

Dişli sap uzunluğu 35 mm’dir. Bu ölçü sıkıştırılacak parçaların kalınlığı ve karşı bağlantının kullanılabilir diş derinliğiyle birlikte değerlendirilmelidir.

167176 topuzunun çapı kaç mm’dir?

Topuzun dış çapı 25 mm’dir. Gövde yüksekliği ise 20 mm’dir.

167176 ile daha kısa M6 VTT modelleri arasındaki temel fark nedir?

Temel farklılıklardan biri dişli sap uzunluğudur. 167176 modeli M6x35 yapısındadır, aynı 25 mm gövde sınıfında daha kısa M6 saplı VTT varyantları da bulunur.

167176 paslanmaz çelik dişli sapa sahip midir?

Hayır. 167176 kodlu VTT-p uygulamasında çinko kaplı çelik dişli sap kullanılır. Paslanmaz çelik sap gerektiren uygulamalarda VTT-SST-p varyantları ayrıca değerlendirilmelidir.

167176 mevcut bir topuzun yerine kullanılabilir mi?

Mevcut bağlantı M6 dış dişli topuza uygunsa ve 35 mm sap uzunluğu mekanik olarak karşılanıyorsa ürün değişim için değerlendirilebilir. Topuz çapı ve bağlantı alanındaki fiziksel boşluk da kontrol edilmelidir.

ELESA+GANTER 167176 fiyat ve stok bilgisi nasıl alınır?

Güncel fiyat stok ve tedarik değerlendirmesi için 167176 stok kodu ile ihtiyaç adedinin belirtilmesi gerekir. ISAC üzerinden ürün koduna özel teklif talebi oluşturulabilir.
