Ürün Açıklaması

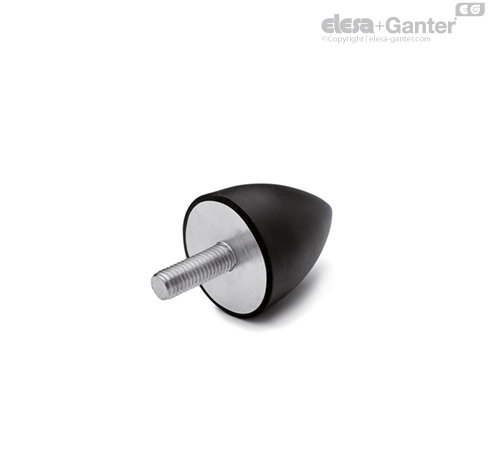

Elesa+Ganter DVA.6-30-30-M8-18-40 Titreşim Sönümleyici

Teknik Özellikler

Teknik Açıklama

Elesa+Ganter DVA.6-30-30-M8-18-40 titreşim sönümleyici makine ve ekipmanlarda oluşan mekanik titreşimlerin gövdeye ve montaj yüzeyine iletilmesini azaltmak amacıyla geliştirilmiş elastomer esaslı bir bağlantı elemanıdır. 30 mm çap ve 30 mm gövde yüksekliğine sahip olan ürün M8 bağlantı saplaması ve 18 mm diş boyu ile standart makine bağlantı noktalarına uyum sağlar. Ürün doğal kauçuktan (NR) üretilmiş 40 Shore A sertlik değerine sahip elastomer yapısıyla düşük ve orta seviyedeki dinamik yüklerin sönümlenmesinde kullanılır. Teknik değerler üretici datasheet’ine göre hazırlanmıştır. }

Makine titreşimlerinin kontrol altında tutulması, rulman ömrü bağlantı elemanlarının dayanımı ve çevre ekipmanların korunması açısından önem taşır. Elesa+Ganter DVA.6-30-30-M8-18-40 titreşim sönümleyici bu amaçla makine şaseleri motorlar fan sistemleri ve yardımcı ekipmanlarda mekanik izolasyon sağlayan standart çözümlerden biridir.

Daha fazla Elesa+Ganter ürünü için Elesa+Ganter ürünleriincelenebilir.

Çalışma Prensibi

Ürün metal bağlantı parçaları arasında bulunan elastomer gövde sayesinde mekanik enerjiyi deformasyon yoluyla absorbe eder. Çalışma sırasında oluşan titreşim enerjisinin önemli bir bölümü kauçuk malzeme içerisinde sönümlenir. Böylece titreşimin makine gövdesine ve bağlı konstrüksiyon elemanlarına aktarılması azaltılır.

40 Shore A sertliğe sahip doğal kauçuk daha düşük rijitlik gerektiren uygulamalarda etkin titreşim izolasyonu sağlayabilir. Bağlantının doğru eksende çalıştırılması ve katalog limitlerinin aşılmaması ürün performansının korunmasına katkı sağlar.

Kullanım Alanları

• Elektrik motorları
• Fan ve havalandırma sistemleri
• Kompresör yardımcı ekipmanları
• Pompa grupları
• Konveyör sistemleri
• Endüstriyel makine şaseleri
• Paketleme makineleri
• Test ve laboratuvar cihazları

Endüstriyel Uygulamalar

Ürün, üretim hatlarında çalışan döner makinelerin oluşturduğu titreşim seviyelerinin azaltılmasına yardımcı olur. Özellikle sürekli çalışan sistemlerde bağlantı noktalarında oluşabilecek gevşemelerin azaltılmasına katkı sağlayabilir.

Makine üreticileri tarafından titreşim kontrolü amacıyla kullanılan bu tip elemanlar, gıda otomotiv ambalaj tekstil plastik işleme ve genel makine imalatı gibi farklı sektörlerde yaygın olarak uygulanmaktadır.

Avantajları

• Titreşim ve darbe iletimini azaltmaya yardımcı olur.
• Standart M8 bağlantısı sayesinde montajı kolaydır.
• Doğal kauçuk yapısı dinamik yüklerde sönümleme sağlar.
• Çelik bağlantı elemanları mekanik dayanım sunar.
• Kompakt ölçüler sayesinde dar alanlarda kullanılabilir.
• RoHS uyumludur.

Ürün Seçerken Dikkat Edilmesi Gerekenler

Titreşim sönümleyici seçilirken yalnızca fiziksel ölçüler değil, taşınacak yük titreşim frekansı çalışma sıcaklığı ve montaj yönü birlikte değerlendirilmelidir. Ürünün maksimum yük kapasitesi ve izin verilen sapma değerleri aşılmamalıdır. Ayrıca kauçuk sertliği uygulamanın dinamik karakteristiğine uygun seçilmelidir.

Elesa+Ganter DVA.6-30-30-M8-18-40 titreşim sönümleyici özellikle 40 Shore A sertlik gerektiren uygulamalar için tasarlanmış olduğundan daha yüksek rijitlik gerektiren sistemlerde farklı sertlik seçenekleri tercih edilebilir.

Sık Sorulan Sorular

1. Bu ürünün temel görevi nedir?

Makineden kaynaklanan titreşimlerin iletimini azaltmaktır.

2. Kauçuk malzemesi nedir?

Doğal kauçuk (NR) kullanılmaktadır.

3. Sertlik değeri kaçtır?

40 Shore A sertlik değerine sahiptir.

4. Bağlantı dişi nedir?

M8 bağlantı ölçüsüne sahiptir.

5. Diş uzunluğu ne kadardır?

18 mm’dir.

6. Maksimum yük değeri nedir?

Üretici verisine göre 190 N’dir.

7. Hangi sıcaklık aralığında kullanılabilir?

-40 °C ile +80 °C arasında kullanılabilir.

8. Dış ortam uygulamalarında kullanılabilir mi?

Çalışma koşulları ve çevresel etkiler değerlendirilerek uygun koruma önlemleriyle kullanılabilir.

9. Bakım gerektirir mi?

Periyodik olarak çatlak deformasyon ve gevşeme kontrolü yapılması tavsiye edilir.

10. Hangi sektörlerde yaygın kullanılır?

Makine imalatı otomasyon fan sistemleri pompa uygulamaları ve genel endüstriyel ekipmanlarda kullanılmaktadır.

Sonuç

Elesa+Ganter DVA.6-30-30-M8-18-40 titreşim sönümleyici, 30 mm gövde ölçüsü M8 bağlantısı 18 mm saplama uzunluğu ve 40 Shore A doğal kauçuk yapısıyla mekanik titreşimlerin kontrol altına alınmasına yönelik standart bir makine elemanıdır. Doğru yük sınırları içerisinde kullanıldığında ekipman üzerindeki dinamik etkilerin azaltılmasına katkı sağlar ve üretici tarafından belirtilen teknik değerlere uygun şekilde uygulanması önerilir.
