Ürün Açıklaması

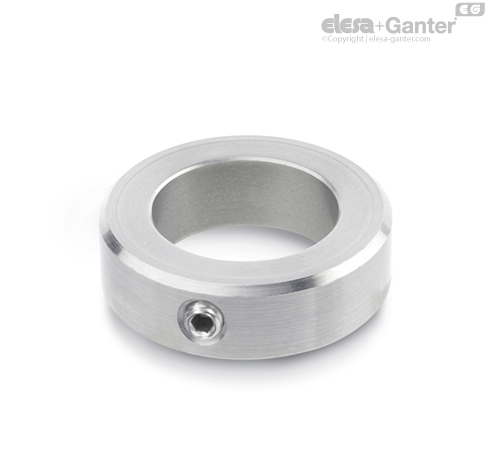

ELESA+GANTER GN 705-15-E-NI Paslanmaz Çelik Mil Bileziği

ELESA+GANTER GN 705-15-E-NI miller ve akslar üzerinde mekanik konumlandırma sınırlama veya sabitleme noktası oluşturmak için kullanılan paslanmaz çelik mil bileziğidir. GN 705 serisinin bu varyantı, 15 mm H8 iç çap 25 mm dış çap 12 mm bilezik genişliği ve DIN 914 standardına uygun M6 x 8 içten altıgen tespit vidasıyla tanımlanır. E tipi yapı bileziğin mile radyal yönde tespit vidası üzerinden sabitlenmesini sağlar.

GN 705 mil bilezikleri temel olarak DIN 705 tasarımlarına karşılık gelir, seri aynı zamanda DIN ölçülerine ek ara ölçüler ve içten altıgen tespit vidalı E tipi seçenekler içerir. GN 705-15-E-NI modelindeki NI kodu paslanmaz çelik versiyonu 15 değeri ise 15 mm nominal iç çapı ifade eder. Bu nedenle ürün özellikle 15 mm çaplı mil veya aks kullanılan mekanik konstrüksiyonlarda değerlendirilir.

GN 705-15-E-NI Teknik Özellikleri

GN 705-15-E-NI Mil Üzerinde Nasıl Sabitlenir?

GN 705-15-E-NI mil veya aks üzerine geçirildikten sonra M6 x 8 tespit vidasının radyal yönde sıkılmasıyla konumlandırılır. Tespit vidası mil yüzeyine kuvvet uygulayarak bileziğin belirlenen eksenel noktada tutulmasını sağlar. Böylece bilezik uygun mekanik tasarım içerisinde bir parçanın eksenel konumunu sınırlamak veya referans noktası oluşturmak amacıyla kullanılabilir.

Üretici mil üzerinde uygun bir çukur veya olukla birlikte kullanıldığında bileziğin daha hassas konumlandırılabileceğini ve sıkma noktasındaki yüzey hasarının azaltılabileceğini belirtmektedir. Bu ayrıntı özellikle bileziğin sökülüp yeniden konumlandırıldığı veya mil yüzeyinin korunmasının önemli olduğu uygulamalarda dikkate alınmalıdır.

E Tipi DIN 914 Tespit Vidasının İşlevi

GN 705-15-E-NI ürün kodundaki E tanımı bileziğin DIN 914 standardına uygun içten altıgen tespit vidasıyla donatıldığını gösterir. Bu varyantta kullanılan vida M6 x 8 ölçüsündedir. İçten altıgen yapı uygun alyan anahtarıyla doğrudan erişim sağlayarak bileziğin mil üzerindeki konumunun ayarlanmasına ve ardından sabitlenmesine olanak verir.

Tespit vidasının radyal çalışma prensibi nedeniyle mil çapı mil yüzeyi ve bileziğin yerleştirileceği konum birlikte değerlendirilmelidir. Hassas bir eksenel referans gerekiyorsa yalnızca vidanın sıkılması değil mil üzerindeki temas noktasının hazırlanması da mekanik tasarımın bir parçası olarak ele alınmalıdır.

15 mm H8 İç Çap Ürün Seçiminde Neden Önemlidir?

GN 705-15-E-NI modelinin d1 ölçüsü 15 mm H8’dir. Bu değer bileziğin hangi nominal mil çapı için tasarlandığını belirleyen temel ölçüdür. Mevcut sistemde farklı çapta bir mil bulunuyorsa aynı GN 705 serisinin uygun iç çap varyantı seçilmelidir.

Mil bileziği seçerken yalnızca 15 mm nominal ölçüye bakılması yeterli değildir. Milin gerçek ölçüsü ve toleransı montaj yöntemi bileziğin eksenel konumu ve tespit vidasının temas edeceği yüzey de kontrol edilmelidir. Özellikle mevcut bir parçanın yerine kullanılacaksa iç çapın yanı sıra 25 mm dış çap ve 12 mm genişliğin çevredeki diğer makine elemanlarıyla mekanik uyumluluğu değerlendirilmelidir.

AISI 303 Paslanmaz Çelik Yapı

GN 705-15-E-NI AISI 303 paslanmaz çelikten üretilen NI versiyonudur. Paslanmaz çelik yapı malzeme seçiminde korozyon direncinin önemli olduğu makine ve ekipman uygulamaları açısından avantaj sağlar. Bu özellik ürünü GN 705 serisinin farklı yüzey işlemlerine sahip çelik varyantlarından ayıran temel unsurlardan biridir.

Uygulamanın çevresel koşulları değerlendirilirken yalnızca ürünün paslanmaz çelik olarak tanımlanmasıyla yetinilmemelidir. Çalışma ortamındaki kimyasallar sıcaklık nem ve diğer çevresel etkiler ile AISI 303 malzemenin uygulamaya uygunluğu birlikte değerlendirilmelidir.

GN 705-15-E-NI Nerelerde Kullanılabilir?

• 15 mm çaplı millerde eksenel konum belirlenmesinde
• Makine elemanlarının mil üzerindeki hareket alanının sınırlandırılmasında
• Aks ve mil sistemlerinde mekanik referans noktası oluşturulmasında
• Burç makara veya benzeri elemanların eksenel konumunun desteklenmesinde
• Makine ve aparat konstrüksiyonlarında ayarlanabilir mekanik durdurma noktalarında
• Paslanmaz çelik bileşen kullanımının tercih edildiği mekanik düzeneklerde

Mil bileziğinin gerçek görevi içinde bulunduğu mekanik düzene göre değişebilir. GN 705-15-E-NI bir rulman veya doğrusal yatak değildir, temel görevi mil üzerinde belirli bir mekanik konumda sabitlenen bilezik elemanı olarak çalışmaktır. Bu ayrım ürünü benzer görünümlü ancak farklı mekanik işleve sahip parçalarla karşılaştırırken önemlidir.

25 mm Dış Çap ve 12 mm Genişliğin Montaja Etkisi

15 mm iç çap ürünün mil uyumluluğunu belirlerken 25 mm dış çap bileziğin radyal olarak ihtiyaç duyacağı montaj alanını belirleyen ölçülerden biridir. Mil çevresinde gövde yatak kapak veya başka hareketli bileşenler bulunuyorsa 25 mm dış çap için gerekli açıklığın sağlanması gerekir.

12 mm js14 genişlik ise bileziğin mil üzerinde kapladığı eksenel alan açısından önem taşır. Özellikle kısa millerde veya birden fazla elemanın birbirine yakın monte edildiği sistemlerde bu ölçü bileziğin kullanılabilir montaj mesafesine uygun olup olmadığını değerlendirmeye yardımcı olur.

GN 705-15-E-NI Seçerken Neler Kontrol Edilmelidir?

Doğru varyantı belirlerken ilk kontrol noktası 15 mm H8 iç çap ile kullanılacak mil arasındaki ölçü uyumudur. Ardından 25 mm dış çap 12 mm genişlik ve M6 x 8 tespit vidasının sistemdeki fiziksel alan ve kullanım koşullarıyla uyumluluğu incelenmelidir.

Malzeme seçimi de varyant ayrımında önemlidir. GN 705-15-E-NI paslanmaz çelik NI versiyonudur. Mevcut bir GN 705 bileziğinin değiştirilmesi söz konusuysa yalnızca “GN 705-15” ifadesine göre sipariş verilmemeli, E tipi tespit vidası ve NI malzeme kodu dahil tam ürün tanımı kontrol edilmelidir.

GN 705-15-E-NI Sipariş Fiyat ve Tedarik Değerlendirmesi

ELESA+GANTER GN 705-15-E-NI için teklif hazırlanırken tam stok kodunun ve ihtiyaç adedinin belirtilmesi 15 mm iç çapa sahip farklı malzeme veya tip seçenekleriyle karışıklığı önlemeye yardımcı olur. Güncel fiyat stok durumu termin ve adet bazlı tedarik bilgileri için ISAC’tan ürün koduna özel bilgi talep edebilirsiniz.

Yeni bir mekanik tasarım için ürün seçiliyorsa 15 mm mil ölçüsünün yanında çalışma ortamı montaj alanı ve bileziğin sistemde üstleneceği mekanik görevi ISAC teknik ve satış ekibiyle paylaşarak uygunluk ve teklif değerlendirmesi isteyebilirsiniz.

GN 705 Serisinde Doğru Mil Bileziğinin Belirlenmesi

GN 705 serisi farklı iç çaplarda sunulduğundan ürün seçiminde mil ölçüsü temel ayrım noktasıdır. Bununla birlikte malzeme ve tespit vidası tipi de sipariş kodunun ayrılmaz parçasıdır. GN 705-15-E-NI, 15 mm iç çap E tipi içten altıgen tespit vidası ve NI paslanmaz çelik kombinasyonunu ifade eder.

Makine konstrüksiyonlarında kullanılabilecek diğer sabitleme konumlandırma ve standart eleman seçenekleri için ELESA+GANTER makine bağlantı elemanlarını inceleyebilirsiniz. Markanın diğer ürün gruplarına ise ELESA+GANTER ürünleri üzerinden ulaşabilirsiniz.

GN 705 serisinin üretici tarafından yayımlanan ölçü tablosu malzeme tanımı ve ürün seçeneklerini karşılaştırmak için ELESA+GANTER GN 705 resmi ürün sayfasını inceleyebilirsiniz.

ELESA+GANTER GN 705-15-E-NI Hakkında Sık Sorulan Sorular

GN 705-15-E-NI nedir?

GN 705-15-E-NI 15 mm nominal iç çapa sahip paslanmaz çelik mil bileziğidir. Mil veya aks üzerinde radyal tespit vidasıyla sabitlenerek mekanik konumlandırma ve sınırlama görevlerinde kullanılabilir.

GN 705-15-E-NI hangi mil çapı için kullanılır?

Ürünün iç çapı 15 mm H8 olarak tanımlanmıştır. Kullanılacak milin gerçek çapı ve toleransı montaj öncesinde kontrol edilmelidir.

GN 705-15-E-NI hangi malzemeden üretilmiştir?

NI varyantı AISI 303 paslanmaz çelikten üretilmiştir. Malzeme seçimi yapılırken uygulamanın gerçek çevresel ve kimyasal koşulları ayrıca değerlendirilmelidir.

GN 705-15-E-NI üzerindeki tespit vidası kaç mm’dir?

Bu model DIN 914 standardına uygun M6 x 8 içten altıgen tespit vidasına sahiptir. Vida bileziğin mil üzerine radyal olarak sabitlenmesini sağlar.

GN 705-15-E-NI dış çapı ve genişliği nedir?

Mil bileziğinin dış çapı 25 mm genişliği ise 12 mm js14’tür. Bu ölçüler montaj alanı ve çevredeki makine elemanlarıyla fiziksel uyumluluk açısından kontrol edilmelidir.

Ürün kodundaki E ne anlama gelir?

E GN 705 serisinde DIN 914 standardına uygun içten altıgen tespit vidasına sahip tipi ifade eder. GN 705-15-E-NI bu bağlantı yapısına sahip paslanmaz çelik varyanttır.

GN 705-15-E-NI mil üzerinde nasıl konumlandırılır?

Bilezik mil üzerinde istenen noktaya getirilir ve tespit vidası radyal olarak sıkılır. Hassas konumlandırma ve sıkma noktasındaki hasarı azaltma amacıyla mil üzerinde uygun bir çukur veya oluk kullanılabilir.

GN 705-15-E-NI ile farklı GN 705 modelleri arasındaki seçim nasıl yapılır?

İç çap dış çap genişlik tespit vidası tipi ve malzeme seçeneği birlikte karşılaştırılmalıdır. Mevcut parçanın değiştirilmesinde tam ürün kodunun eşleştirilmesi yanlış varyant seçimi riskini azaltır.

GN 705-15-E-NI fiyat ve stok bilgisi nasıl alınır?

GN 705-15-E-NI için güncel fiyat stok termin ve sipariş bilgisi ürün kodu ve ihtiyaç adedi belirtilerek ISAC’tan talep edilebilir.
