Ürün Açıklaması

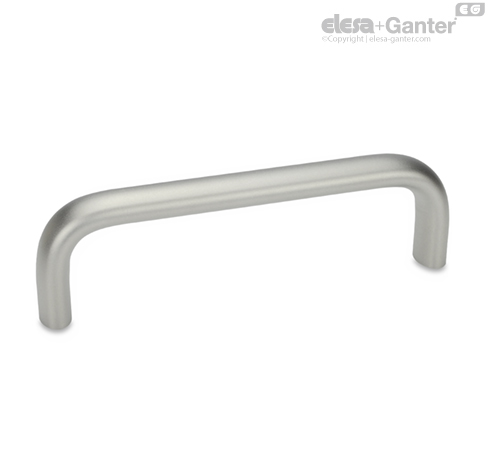

ELESA+GANTER GN 565.5-20-128-A-GP Kabin U Kolu

ELESA+GANTER GN 565.5-20-128-A-GP makine kapakları muhafazalar kabinler ve ekipman panellerinde sabit bir kavrama noktası oluşturmak için kullanılan alüminyum kabin U koludur. GN 565.5 serisine ait bu varyant, 20 mm profil ölçüsü 128 mm bağlantı merkezleri arası mesafe A tipi montaj yapısı ve GP kodlu plastik kaplamalı yüzey seçeneğiyle tanımlanır. Kol özellikle makine konstrüksiyonlarında elle açma kapama çekme veya konumlandırma işlemleri için kullanılan mekanik bir bileşendir.

GN 565.5 serisinin karakteristik yapısı alüminyum profilin iki uç bölgesinin bükülerek U biçimli tek parça bir kol geometrisi oluşturmasına dayanır. Bu tasarım ayrı kol ayaklarına ihtiyaç duymadan kavrama bölgesi ile montaj noktalarını aynı gövde üzerinde birleştirir. GN 565.5-20-128-A-GP seçiminde 128 mm bağlantı ölçüsünün yanı sıra profil boyutu montaj tipi ve yüzey varyantının uygulamayla eşleşmesi önemlidir.

GN 565.5-20-128-A-GP Teknik Özellikleri

Tek Parça Bükülmüş Alüminyum Profil Yapısı

GN 565.5-20-128-A-GP modelinin gövdesi alüminyum profilden oluşturulur. Profil uçlarının bükülmesiyle kolun kavrama bölgesi ve montaj ayakları tek bir sürekli geometri içerisinde elde edilir. Bu yapı ürünü makine ve ekipman tasarımında kullanılan klasik U biçimli sabit tutamak çözümlerinden biri haline getirir.

Alüminyum gövde aynı zamanda ürünün geometrik olarak belirgin ve sade bir kavrama elemanı oluşturmasını sağlar. Kolun temel görevi mekanizmayı kilitlemek veya tahrik etmek değil operatörün bağlı olduğu parçayı güvenli biçimde kavrayabileceği mekanik bir arayüz sağlamaktır. Bu nedenle ürün genellikle hareket ettirilecek kapak veya panel üzerindeki diğer mekanik elemanlarla birlikte çalışır.

128 mm Bağlantı Ölçüsü Neden Önemlidir?

GN 565.5-20-128-A-GP seçimindeki temel ölçülerden biri 128 mm bağlantı merkezleri arası mesafedir. Kolun iki montaj noktasının merkezleri arasındaki bu ölçü karşı panelde hazırlanacak bağlantı düzeniyle eşleşmelidir. Mevcut bir kolun değiştirilmesinde eski montaj deliklerinin kullanılabilmesi için merkezler arası mesafenin özellikle kontrol edilmesi gerekir.

128 mm ölçü aynı zamanda aynı seri içerisindeki farklı uzunluk seçeneklerinin birbirinden ayrılmasına yardımcı olur. Benzer görünümlü iki GN 565.5 kol farklı bağlantı uzunluklarına sahip olabilir. Bu nedenle ürün seçimi yalnızca görsel benzerliğe veya seri adına göre yapılmamalı tam stok kodundaki ölçüler dikkate alınmalıdır.

A Tipi Montaj Yapısının Uygulamadaki Karşılığı

GN 565.5-20-128-A-GP A tipi montaj yapısına sahiptir ve arka taraftan vidalanarak sabitlenir. Bu montaj biçiminde bağlantı elemanları panelin veya kapağın arka tarafından kola ulaşır. Sonuç olarak kavrama tarafında montaj elemanlarının konumu ve görünümü farklı bir bağlantı geometrisiyle yönetilebilir.

Uygulama tasarlanırken panelin arka tarafında bağlantı elemanlarına erişim bulunması gerekir. Özellikle kapalı muhafazalarda montaj sırası bakım sırasında erişim ve panel kalınlığı önceden değerlendirilmelidir. Mevcut bir makinede ürün değiştiriliyorsa yalnızca 128 mm delik aralığının değil arka taraftan montaj yapılabilme koşulunun da mevcut olması önemlidir.

20 mm Profil Ölçüsü ve Kavrama Alanı

GN 565.5-20-128-A-GP modelindeki 20 mm profil ölçüsü kolun fiziksel yapısını ve kavrama geometrisini belirleyen özelliklerden biridir. Bu ölçü özellikle aynı ürün ailesindeki farklı profil boyutlarının karşılaştırılması sırasında dikkate alınmalıdır.

Makine tasarımında kolun çevresinde operatörün elini yerleştirebileceği yeterli boşluk bırakılması gerekir. Kol ile panel arasındaki alanın yanı sıra yakındaki menteşe kilit buton çerçeve veya diğer makine parçalarının konumu da kullanım rahatlığını etkileyebilir. Bu nedenle kol ölçüsü yalnızca montaj deliklerinin yerleşimi açısından değil gerçek kullanım alanıyla birlikte değerlendirilmelidir.

GN 565.5-20-128-A-GP Nerelerde Kullanılır?

GN 565.5-20-128-A-GP, endüstriyel makine kapakları koruyucu muhafazalar servis panelleri ekipman kabinleri ve elle hareket ettirilmesi gereken çeşitli mekanik bölümlerde sabit tutamak olarak değerlendirilebilir. Uygulamanın ortak özelliği operatörün ilgili parçayı çekmesi itmesi açması veya kapatması için tanımlı bir kavrama noktasına ihtiyaç duyulmasıdır.

Kolun kullanıldığı sistemde menteşe ve kilitleme elemanları gibi diğer bileşenler kapağın hareketini veya kapalı konumunu yönetirken GN 565.5-20-128-A-GP kullanıcı ile mekanik parça arasındaki kavrama arayüzünü oluşturur. Bu işlev ayrımı ürünün bir kilit veya menteşe yerine neden sabit bir makine kolu olarak sınıflandırıldığını açıklar.

Makine konstrüksiyonunda farklı kol tutamak menteşe ve standart mekanik bileşenlerin birlikte değerlendirilmesi gerekiyorsa Elesa+Ganter makine bağlantı elemanları ürün grubu üzerinden ilgili seçenekler incelenebilir.

Doğru GN 565.5 Varyantını Seçme

GN 565.5 ailesinden ürün seçerken yalnızca kol uzunluğuna odaklanmak doğru varyantı belirlemek için yeterli değildir. Profil ölçüsü bağlantı merkezleri arasındaki mesafe montaj tipi ve yüzey seçeneği birlikte değerlendirilmelidir. GN 565.5-20-128-A-GP kodunun tamamı bu nedenle sipariş ve yedek parça eşleştirmesinde önem taşır.

• 20 mm profil ölçüsünün uygulamadaki istenen kol geometrisine uygunluğu kontrol edilmelidir.
• Karşı paneldeki montaj noktaları 128 mm merkezler arası ölçüyle eşleşmelidir.
• A tipi arka taraftan montaj için panelin arkasında bağlantı erişimi bulunmalıdır.
• GP yüzey seçeneğinin makine tasarımındaki istenen varyant olduğundan emin olunmalıdır.
• Kolun çevresinde el ile rahat kavrama için yeterli boşluk bırakılmalıdır.
• Mevcut bir ürün değiştiriliyorsa yalnızca GN 565.5 seri adı değil tam ürün kodu karşılaştırılmalıdır.

Yedek Parça Değişiminde Nelere Dikkat Edilmeli?

Mevcut bir makinedeki kabin kolunun değiştirilmesinde montaj deliklerinin yeniden işlenmesini önlemek için ilk olarak bağlantı merkezleri arası mesafe kontrol edilmelidir. GN 565.5-20-128-A-GP için bu değer 128 mm’dir. Ardından 20 mm profil ölçüsü ve A tipi bağlantı yapısının eski ürünle uyumu değerlendirilmelidir.

Yüzey kodu da eşleştirmenin bir parçasıdır. Aynı ölçülere sahip ancak farklı yüzey seçeneğiyle sunulan bir varyant mekanik olarak benzer görünse bile tam ürün kodu açısından GN 565.5-20-128-A-GP ile aynı değildir. Bakım ve yedek parça süreçlerinde tam stok kodunun kullanılması bu tür varyant karışıklıklarının önüne geçmeye yardımcı olur.

GN 565.5-20-128-A-GP Fiyat Sipariş ve Tedarik

ELESA+GANTER GN 565.5-20-128-A-GP fiyatı ve güncel tedarik koşulları talep edilen miktar ve stok durumuna göre değerlendirilir. Teklif veya sipariş oluşturulurken GN 565.5-20-128-A-GP stok kodunun ve ihtiyaç adedinin eksiksiz paylaşılması doğru profil ölçüsü bağlantı mesafesi montaj tipi ve yüzey varyantı üzerinden işlem yapılmasını kolaylaştırır.

GN 565.5-20-128-A-GP stok sorgusu satın alma talebi termin bilgisi veya projeye uygun alternatif kol seçimi için ISAC satış ve teknik destek ekibiyle iletişime geçebilirsiniz. Mevcut bir ürünün yerine seçim yapılacaksa montaj delikleri arasındaki mesafe panel yapısı ve mevcut stok kodunun paylaşılması teknik değerlendirmeyi destekler.

ELESA+GANTER’ın makine konstrüksiyonlarına yönelik diğer standart elemanlarını değerlendirmek için Elesa+Ganter ürün çözümleri içerisindeki ilgili ürün aileleri incelenebilir.

ELESA+GANTER GN 565.5-20-128-A-GP Kabin U Kolu Hakkında Sık Sorulan Sorular

GN 565.5-20-128-A-GP nedir?

GN 565.5-20-128-A-GP makine kapakları ve muhafazalarda sabit kavrama noktası oluşturmak için kullanılan alüminyum kabin U koludur. Model 20 mm profil ölçüsü ve 128 mm bağlantı merkezleri arası mesafeyle tanımlanır.

GN 565.5-20-128-A-GP nasıl monte edilir?

Bu varyant A tipi montaj yapısına sahiptir ve arka taraftan vidalanarak monte edilir. Bu nedenle montaj yapılacak panelin arka bölümünde bağlantı elemanlarına erişim sağlanmalıdır.

GN 565.5-20-128-A-GP bağlantı ölçüsü nedir?

Kolun bağlantı merkezleri arasındaki mesafe 128 mm’dir. Mevcut montaj deliklerinin kullanılacağı yedek parça uygulamalarında bu ölçünün eşleşmesi gerekir.

GN 565.5-20-128-A-GP hangi malzemeden üretilmiştir?

GN 565.5-20-128-A-GP alüminyum gövdeli bir kabin koludur. Gövde profili bükülerek U biçimli tutamak geometrisi oluşturulur.

GN 565.5-20-128-A-GP üzerindeki A kodu neyi belirtir?

A kodu ürünün montaj tipini tanımlar. GN 565.5-20-128-A-GP panelin arka tarafından bağlantı elemanlarıyla sabitlenen A tipi varyanttır.

GN 565.5-20-128-A-GP üzerindeki GP neyi ifade eder?

GP kodu ürünün yüzey varyantını belirtir. Ürün değişimi veya yeni siparişte aynı ölçülere ek olarak bu yüzey kodunun da kontrol edilmesi gerekir.

GN 565.5-20-128-A-GP hangi uygulamalarda kullanılabilir?

Ürün makine kapakları koruyucu muhafazalar servis panelleri ve ekipman kabinleri gibi elle hareket ettirilen mekanik bölümlerde sabit kavrama kolu olarak kullanılabilir. Montaj ölçülerinin ve erişim alanının uygulamayla uyumu kontrol edilmelidir.

GN 565.5-20-128-A-GP fiyat ve stok bilgisi nasıl öğrenilir?

GN 565.5-20-128-A-GP güncel fiyat stok ve termin bilgisi için tam stok kodu ve ihtiyaç adediyle ISAC’a talep iletilebilir. Alternatif ölçü değerlendirmesi gerekiyorsa mevcut montaj ölçülerinin de paylaşılması ürün seçimini kolaylaştırır.
