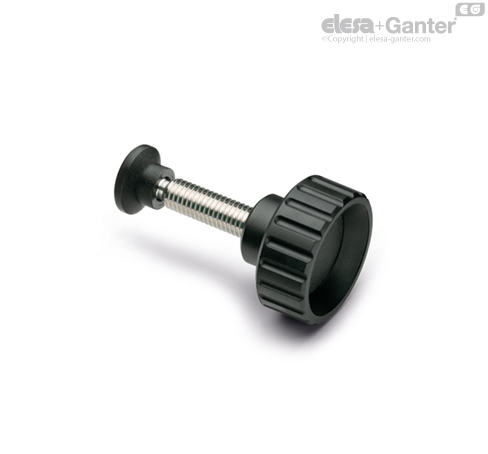

Elesa+Ganter BT.40-SST-P-M10X35-SV21 yivli kavrama topuzu teknik rehberi

Daha yüksek kavrama hissi ve M10 bağlantı ihtiyacı bulunan sistemlerde topuz seçimi standart çözümlerden biraz daha fazla dikkat ister. Elesa+Ganter BT.40-SST-P-M10X35-SV21 yivli kavrama topuzu 40 mm topuz çapı ve M10 diş yapısıyla daha güçlü el sıkma ihtiyacı olan uygulamalarda öne çıkar. Üstelik bu model yalnızca mekanik sabitleme sağlamakla kalmaz, yüzey korumasını destekleyen baskı pedi yapısı sayesinde kontrollü temas avantajı da sunar.

Ürün yapısında hangi malzemeler kullanılır?

Topuz gövdesi siyah mat yüzeyli polyamid bazlı teknopolimerden üretilmiştir. Saplama kısmında AISI 303 paslanmaz çelik tercih edilir. Uç yapısı küresel formdadır. Ayrıca ürünle birlikte verilen siyah POM esaslı baskı pedi sıkma esnasında yüzey ile metal temasını azaltmaya yardımcı olur. Bu yapı hem dayanım hem de uygulama güvenliği açısından ürünün işlevini güçlendirir.

Boyutsal olarak ne sunar?

Bu modelde topuz çapı 40 mm’dir. Diş ölçüsü M10 saplama boyu 35 mm ve gövde yüksekliği 27 mm olarak belirtilir. Yardımcı teknik değerlerde d1 ölçüsü 19 mm d2 ölçüsü 25 mm baskı pedi çapı 21 mm d4 ölçüsü 8 mm l2 değeri 13 mm l3 değeri 4 mm l4 değeri 10 mm l5 değeri 7.5 mm ve toplam yükseklik L değeri 48 mm’dir. Bu boyutlar daha geniş kavrama isteyen ve M10 bağlantı standardı kullanan uygulamalar için ürünün güçlü bir alternatif olduğunu gösterir.

40 mm topuz çapı hangi avantajı sağlar?

Daha büyük topuz çapı kullanıcıya daha rahat kavrama alanı verir. Özellikle el ile sıkma torkunun önemli olduğu yerlerde 40 mm çaplı yapı daha kontrollü kullanım sağlayabilir. Bu nedenle ayarlı makine kolları bağlantı aparatları sabitleme modülleri montaj fikstürleri ve hareketli ayar sistemlerinde tercih edilebilir. Elesa+Ganter BT.40-SST-P-M10X35-SV21 yivli kavrama topuzu bu açıdan daha iri gövdeli fakat yine de kompakt sayılabilecek bir mühendislik çözümüdür.

Yüzey koruma ve sıkma dengesi neden önemlidir?

Bir bağlantı elemanı ne kadar sağlam olursa olsun temas ettiği parçaya zarar veriyorsa uzun vadede verimsiz hale gelebilir. Bu modeldeki baskı pedi temas kuvvetinin daha kontrollü aktarılmasına yardımcı olarak yüzeyde istenmeyen etkileri azaltır. Özellikle görünür makine parçaları kaplamalı yüzeyler veya hassas ayar noktalarında bu özellik büyük önem taşır. Paslanmaz saplama ile desteklenen yapı da ürünün uzun süreli ve düzenli kullanım beklentisini güçlendirir.

Sıkça Sorulan Sorular

BT.40-SST-P-M10X35-SV21 hangi ürün grubundadır?

Bu model kilitleme baskı pedli yivli kavrama topuzu grubunda yer alır. El ile sıkma yapılan sistemler için geliştirilmiştir.

M10 diş ölçüsü neden tercih edilir?

M10 daha güçlü bağlantı ihtiyacı bulunan birçok endüstriyel uygulamada yaygın kullanılan bir ölçüdür. Daha iri bağlantı noktaları için uygun bir standart sunar.

40 mm topuz çapı kullanıcıya ne kazandırır?

Daha geniş kavrama alanı verir. Bu sayede operatör topuzu daha rahat tutabilir ve sıkma işlemini daha kontrollü gerçekleştirebilir.

SV21 baskı pedi küçük mü sayılır?

SV21 bu ürünün uygulama mantığına uygun dengeli bir baskı pedi ölçüsüdür. Yüzeye kontrollü temas sağlarken ürünün genel boyutlarını gereksiz biçimde büyütmez.

Bu ürün hassas yüzeylerde kullanılabilir mi?

Baskı pedi sayesinde doğrudan metal temasını azaltmaya yardımcı olduğu için hassas yüzeylerde daha kontrollü bir seçenek sunar. Yine de uygulama kuvveti ve montaj tasarımı ayrıca değerlendirilmelidir.
