Telemecanique Endüktif Sensörler XS Serisi Modelleri ve Özellikleri

Telemecanique endüktif sensörler, metal nesnelerin fiziksel temas olmadan algılanması gereken endüstriyel otomasyon uygulamalarında kullanılan yaklaşım sensörleridir. Telemecanique Sensors’ın XS ürün ailesi; standart silindirik gövdelerden düz ve dikdörtgen sensörlere, farklı algılama mesafelerinden PNP, NPN, DC, AC ve AC/DC elektriksel seçeneklere kadar geniş bir yapı sunar. XS sensör seçimi yalnızca gövde çapına göre değil; hedef metal, algılama mesafesi, montaj biçimi, çıkış yapısı, bağlantı yöntemi ve çalışma ortamı birlikte değerlendirilerek yapılır.

Güncel ürün ailesi Telemecanique Inductive Proximity Sensors XS olarak tanımlanırken, önceki ürün ve teknik dokümanlarda OsiSense XS adıyla da karşılaşılabilir. Bu nedenle Telemecanique XS ve OsiSense XS ifadeleri, ürün araştırmalarında aynı endüktif algılama ailesiyle ilişkili referanslar olarak görülebilir. ISAC üzerindeki Telemecanique endüktif yaklaşım sensörleri farklı gövde, algılama ve elektriksel özelliklere sahip modellerin incelenmesine olanak verir.

Telemecanique XS Endüktif Sensör Nedir?

XS serisi, metal hedeflerin varlığını veya konumunu temassız biçimde belirlemek için elektromanyetik alan kullanan endüktif yaklaşım sensörlerinden oluşur. Sensörün algılama yüzünün önünde oluşturulan alternatif manyetik alana metal bir nesne girdiğinde hedef üzerinde girdap akımları oluşur. Bu etkileşim sensörün osilatörünü etkiler ve elektronik çıkış devresinin durum değiştirmesini sağlar. Böylece mekanik bir temas elemanına ihtiyaç duyulmadan metal parçanın varlığı kontrol sistemine aktarılabilir.

Bu çalışma prensibi nedeniyle endüktif sensörün hedefi esas olarak metal nesnedir. Plastik, cam, ahşap veya sıvı gibi metal olmayan malzemelerin algılanması gerektiğinde çalışma prensibi farklı olan sensör teknolojileri değerlendirilir. Telemecanique portföyünde bu ayrım önemlidir: XS ailesi endüktif algılama için konumlandırılırken kapasitif yaklaşım algılama XT ailesi altında yer alır.

XS Serisinin Yapısı Neden Tek Bir Sensör Tipinden Oluşmaz?

Bir endüktif sensörün makineye fiziksel olarak sığması, hedefi gerekli mesafeden algılaması ve kontrol devresiyle elektriksel olarak uyumlu çalışması gerekir. Bu nedenle XS ailesinde aynı çalışma prensibini kullanan ancak mekanik ve elektriksel özellikleri farklı çok sayıda yapı bulunur.

Standart silindirik XS sensörlerde M8, M12, M18 ve M30 gövde seçenekleri öne çıkar. Bunların yanında montaj alanının veya hedef geometrisinin silindirik sensöre uygun olmadığı sistemler için kübik, dikdörtgen ve düz formdaki endüktif sensörler bulunur.

Minyatür uygulamalarda daha küçük gövdeler kullanılabilirken geniş algılama alanı gereken uygulamalarda daha büyük sensör yapıları ve artırılmış algılama mesafeleri tercih edilebilir. XS ailesine ait ISAC ürün grupları Telemecanique OsiSense XS modelleri üzerinden seri düzeyinde incelenebilir.

Telemecanique XS Serisindeki Sensör Aileleri Nasıl Ayrılır?

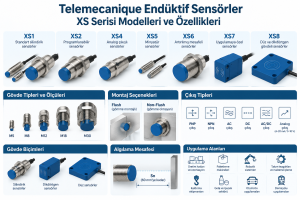

Telemecanique XS ürün ailesi içinde XS1, XS2, XS4, XS5, XS6, XS7 ve XS8 gibi sensör grupları farklı mekanik ve elektriksel konfigürasyonlarla karşımıza çıkar. Örneğin silindirik XS modelleri M8 gibi kompakt yapılardan M30 gövdelere kadar uzanabilir. XS8 tarafında ise düz ve dikdörtgen gövdeli seçenekler bulunabilir ve belirli modeller daha uzun algılama mesafelerine ulaşabilir.

Algılama Mesafesi XS Sensörlerde Nasıl Değerlendirilir?

Algılama mesafesi, hedef metal ile sensörün algılama yüzü arasındaki çalışma ilişkisinin temel parametrelerinden biridir. Telemecanique XS ailesinde algılama mesafesi sabit bir değer değildir; sensör boyutu, tasarımı ve modeline bağlı olarak değişir. Üreticinin XS portföyünde standart ve artırılmış algılama mesafesine sahip seçenekler bulunur ve bazı endüktif çözümlerde metal hedefler 60 mm’ye kadar algılanabilir.

Ancak katalogda belirtilen nominal algılama mesafesini bütün metallere uygulanabilecek değişmez bir çalışma mesafesi olarak yorumlamak doğru değildir. Hedef malzemenin metal türü, hedefin boyutları, montaj koşulları ve sensörün teknik karakteristiği gerçek uygulamadaki algılama davranışını etkileyebilir.

Bu nedenle sensör karşılaştırmasında yalnızca en yüksek Sn değerine bakmak yerine, uygulamanın gerçek çalışma mesafesi ve montaj toleransları dikkate alınmalıdır.

Flush ve Non-Flush Montaj Arasındaki Fark Nedir?

Endüktif sensörlerde montaj yapısı, algılama alanının çevredeki metal yüzeylerden nasıl etkileneceğini belirleyen önemli seçim kriterlerinden biridir. Flush mountable bir sensör uygun koşullarda metal montaj yüzeyine gömülü şekilde yerleştirilebilir. Bu yapı özellikle sensörün mekanik olarak korunması veya sınırlı montaj alanına entegre edilmesi gereken sistemlerde avantaj sağlar.

Non-flush modellerde ise algılama yüzünün çevresinde üreticinin belirlediği boşlukların korunması gerekir. Algılama alanının montaj yüzeyinden daha serbest biçimde çıkabilmesi bazı tasarımlarda daha yüksek algılama mesafelerine olanak verebilir. Örneğin XS6 ailesinde M30 gövdeli ve 30 mm nominal algılama mesafesine sahip non-flush konfigürasyonlar bulunurken, başka XS modellerinde gömülebilir montaj yapısı kullanılır.

PNP ve NPN Çıkışlı Telemecanique Endüktif Sensörler

XS sensör seçiminde en kritik elektriksel ayrımlardan biri PNP ve NPN çıkış yapısıdır. Üç telli DC sensörlerde bu iki çıkış biçimi, sensörün kontrol girişine nasıl anahtarlama yapacağını belirler. Bu nedenle mevcut PLC veya kontrol sisteminin giriş devresiyle uyumluluk doğrulanmadan yalnızca mekanik özelliklere göre model seçilmemelidir. PNP ve NPN çıkışların çalışma biçimleri ve aralarındaki elektriksel farklar için PNP ve NPN sensör farkı rehberi incelenebilir.

PNP ve NPN dışında XS ürün ailesinde uygulamaya bağlı olarak 2 telli DC, AC ve AC/DC seçenekleri de bulunabilir. Bunun yanında çıkış fonksiyonu NO (normalde açık), NC (normalde kapalı) veya belirli modellerde birden fazla çıkış fonksiyonunu sağlayan yapılarda olabilir.

XS ailesindeki bütün modeller yalnızca dijital anahtarlama çıkışı kullanmaz. Belirli XS4 modellerinde 4–20 mA veya 0–10 V gibi analog çıkışlar da bulunur. Bu sensörler yalnızca metal hedefin var/yok bilgisini iletmek yerine hedef mesafesindeki değişimi analog sinyal olarak kontrol sistemine aktarabilecek uygulamalarda kullanılır.

M5, M8, M12, M18 ve M30 XS Sensörler Arasındaki Farklar

M8, M12, M18 ve M30 ifadeleri standart silindirik endüktif sensörlerin dişli gövde çapını tanımlar. Bu ölçüler yalnızca sensörün fiziksel büyüklüğünü belirtmekle kalmaz; mevcut montaj alanı ve ürün seçeneklerine bağlı olarak erişilebilen algılama mesafesi açısından da önem taşır.

M8 sensörler sınırlı montaj alanının bulunduğu kompakt mekanizmalarda avantaj sağlayabilir. M12 ve M18 gövdeler makine otomasyonu ve genel amaçlı metal algılama uygulamalarında farklı mesafe ve bağlantı seçenekleri sunar. M30 gövdeler ise daha büyük fiziksel yapının kabul edilebildiği ve modeline bağlı olarak daha yüksek algılama mesafesinin gerektiği uygulamalarda değerlendirilebilir.

Kablolu ve Konnektörlü XS Modelleri

Telemecanique XS modellerinde sabit kablo, M8/M12 konnektör ve belirli tasarımlarda terminal bağlantısı gibi farklı elektriksel bağlantı biçimleri bulunur. Sabit kablolu modeller sensörden çıkan hazır kablo üzerinden bağlantı sağlarken, konnektörlü modellerde M8 veya M12 gibi endüstriyel bağlantılar kullanılabilir. Bazı sensör tasarımlarında terminal bağlantısı da bulunur.

Konnektörlü yapı sensörün sökülüp değiştirilmesini kolaylaştırabilen modüler bir bağlantı sunarken, kablolu yapı ayrı bir sensör konnektörü gerektirmeden doğrudan bağlantı yapılmasına olanak verir. Uygun bağlantı biçimini bakım yöntemi, kablo güzergâhı, kullanılabilir bağlantı alanı ve makinenin mevcut elektrik altyapısı belirler.

Silindirik, Dikdörtgen ve Düz Endüktif Sensörler Nerede Ayrışır?

Silindirik gövde endüktif sensörlerde yaygın bir form olsa da her makine aynı montaj geometrisine sahip değildir. Bu nedenle XS ailesinde farklı fiziksel yapılara ihtiyaç vardır.

Silindirik sensörler, dişli gövdeleri sayesinde uygun bir delik veya bağlantı elemanı üzerinden eksenel konumlandırmaya elverişlidir. Dikdörtgen ve kübik sensörler, geniş yüzeyli montajın veya farklı algılama yönünün gerekli olduğu sistemlerde alternatif oluşturur. Düz sensörler ise mekanik derinliğin sınırlı olduğu veya algılama yüzeyinin belirli bir makine geometrisine uyarlanması gereken tasarımlarda kullanılabilir.

Örneğin XS8 ailesindeki belirli düz gövdeli modeller 40 × 40 × 15 mm gibi kompakt formlarda sunulurken daha büyük 80 × 80 × 26 mm gövdeli seçeneklerde 60 mm nominal algılama mesafesine ulaşan konfigürasyonlar bulunur.

Standart XS Sensörler ile Uygulamaya Özel Modeller Arasındaki Fark

Telemecanique XS portföyü yalnızca standart makine otomasyonu için hazırlanmış sensörlerden oluşmaz. Üretici farklı endüstriyel koşullar için uygulamaya özel endüktif çözümler de sunar.

IP koruma derecesi de ürün referansına göre değişebilir. XS modellerinde IP67, IP68 veya IP69K gibi farklı koruma seviyeleri bulunabildiğinden; toz, su, yıkama veya ağır çevresel koşulların bulunduğu uygulamalarda yalnızca sensör tipine değil ilgili SKU’nun IP derecesine bakılmalıdır.

Portföy kapsamında rotasyon kontrolüne yönelik çözümler, demir içeren ve demir içermeyen metalleri benzer mesafelerde algılamaya yönelik Factor 1 yapıları, kimyasal ortamlara uygun plastik sensörler, minyatür formatlar, gıda ve içecek uygulamalarına yönelik paslanmaz çelik seçenekler ile kaynak ve otomotiv ortamları için tasarlanmış yapılar bulunabilir.

Bu ayrım önemlidir çünkü standart bir sensörün elektriksel olarak çalışabilmesi, onu her çevresel koşul için uygun hale getirmez. Gövde malzemesi, koruma seviyesi, ortam koşulları ve uygulamaya özgü dayanım gereksinimleri ürün seçiminin parçasıdır.

Telemecanique Endüktif Sensörler Hangi Uygulamalarda Kullanılır?

Temassız metal algılama ihtiyacı üretim hatlarının birçok noktasında ortaya çıkar. XS sensörler hedef metal parçanın varlığının, yaklaşmasının veya belirli bir konuma ulaşmasının kontrol edilmesi gereken otomasyon görevlerinde kullanılabilir.

Telemecanique, endüktif sensör uygulamaları arasında malzeme taşıma ve lojistik sistemleri, takım tezgâhları ve malzeme işleme, paketleme makineleri, robotik sistemler, kaldırma ekipmanları, asansör ve yürüyen merdivenler, araç üstü ekipmanlar, demiryolu ile yiyecek ve içecek sektörünü belirtmektedir.

Gerçek kullanım görevi sektörden daha belirleyicidir. Bir paketleme makinesinde metal mekanizma konumunun kontrol edilmesi ile bir takım tezgâhında hareketli metal parçanın algılanması aynı endüktif prensipten yararlanabilir; ancak gerekli gövde, algılama mesafesi, anahtarlama özellikleri ve çevresel dayanım farklı olabilir.

Telemecanique XS Modeli Belirlenirken Hangi Özellikler Birlikte Okunmalı?

XS model karşılaştırmasında hedef, algılama mesafesi, gövde, montaj, elektriksel çıkış, bağlantı ve çalışma ortamı temel teknik değişkenlerdir. Sağlıklı bir teknik karşılaştırmada şu sıra kullanılabilir:

• Algılanacak hedef: Hedefin metal olması ve malzeme özelliklerinin sensör davranışına etkisi.
• Nominal algılama mesafesi: Sensör ile hedef arasındaki gerekli çalışma aralığı.
• Gövde: M5, M8, M12, M18, M30, düz, dikdörtgen veya diğer fiziksel yapı.
• Montaj biçimi: Flush veya non-flush kurulum gereksinimi.
• Elektriksel çıkış: PNP, NPN, 2 telli veya ilgili AC/DC yapı.
• Çıkış fonksiyonu: NO, NC veya modelin sağladığı diğer fonksiyon.
• Besleme gerilimi: Makinenin kontrol gerilimiyle uyumluluk.
• Bağlantı: Sabit kablo, M8/M12 konnektör veya terminal seçeneği.
• Çevresel gereksinimler: Koruma derecesi, gövde malzemesi ve uygulamanın fiziksel koşulları.

Bu parametreler birlikte değerlendirildiğinde yalnızca “çalışabilecek” bir sensör değil, makinenin elektriksel ve mekanik mimarisiyle uyumlu bir XS referansı belirlemek mümkün olur.

Telemecanique Sensör Portföyünde XS’in Yeri

XS ailesi Telemecanique’in endüktif yaklaşım algılama çözümlerini temsil eder; ancak markanın algılama teknolojileri endüktif sensörlerle sınırlı değildir. Farklı hedef malzemeler, algılama prensipleri ve otomasyon görevleri için başka sensör teknolojileri de bulunur. Daha geniş ürün yapısı Telemecanique sensörleri içeriğinde incelenebilir; markanın ISAC üzerindeki genel ürün kapsamına ise Telemecanique ürünleri sayfasından ulaşılabilir.

Üreticinin XS ve diğer yaklaşım algılama teknolojilerine ilişkin güncel ürün grubu bilgileri için Telemecanique Sensors endüktif ve kapasitif sensör portföyü incelenebilir.

Telemecanique Endüktif Sensörler Hakkında Sık Sorulan Sorular

Telemecanique XS sensör neyi algılar?

XS endüktif yaklaşım sensörleri metal hedeflerin temassız algılanması için kullanılır. Algılama performansı sensör modeli, hedef metal, hedef boyutu ve montaj koşullarına bağlıdır.

OsiSense XS nedir?

OsiSense XS, Telemecanique endüktif yaklaşım sensörleri için kullanılan önceki ürün ailesi adıdır. Güncel üretici terminolojisinde ürün grubu Telemecanique Inductive Proximity Sensors XS olarak yer almaktadır.

Telemecanique XS serisinde hangi gövde tipleri bulunur?

XS portföyünde M8, M12, M18 ve M30 gibi standart silindirik sensörlerin yanında kübik, dikdörtgen, düz ve uygulamaya özel gövde yapıları bulunabilir.

XS sensörlerin algılama mesafesi kaç mm’dir?

Tek bir algılama mesafesi yoktur. Değer ürün referansına göre değişir. Telemecanique’in XS endüktif portföyünde farklı nominal mesafeler bulunur ve belirli çözümlerde algılama mesafesi 60 mm’ye kadar ulaşabilir.

Telemecanique endüktif sensörlerde PNP ve NPN seçenekleri var mı?

Evet. XS ailesinde PNP ve NPN çıkışlı modeller bulunur. Ayrıca ürün yapısına göre 2 telli DC, AC veya AC/DC elektriksel seçenekler de mevcuttur.

Flush endüktif sensör ne demektir?

Flush mountable sensör, üreticinin belirlediği montaj koşulları sağlandığında metal yüzeye gömülü şekilde monte edilebilen sensördür. Non-flush modellerde algılama yüzünün çevresinde gerekli serbest alanın korunması gerekir.

M8, M12, M18 ve M30 ifadeleri neyi belirtir?

Bunlar standart silindirik sensörlerin dişli gövde ölçülerini ifade eder. Gövde ölçüsü; montaj alanı, mekanik uyumluluk ve mevcut sensör seçeneklerine bağlı olarak algılama mesafesi açısından önem taşır.

XS sensör seçerken yalnızca algılama mesafesine bakmak yeterli mi?

Hayır. Algılama mesafesiyle birlikte hedef metal, gövde ölçüsü, flush/non-flush montaj, PNP/NPN çıkış, NO/NC fonksiyonu, besleme gerilimi, bağlantı biçimi ve çalışma ortamı değerlendirilmelidir.

Sonuç: Telemecanique Endüktif Sensör – Endüstriyel Algılamada Temassız, Hassas ve Güvenilir Çözüm

Telemecanique endüktif sensör, metal nesnelerin fiziksel temas gerektirmeden algılanmasını sağlayan yapısı sayesinde otomasyon sistemlerinde hassasiyet, operasyonel süreklilik ve uzun kullanım ömrünü bir araya getirir. Mekanik aşınmayı azaltan temassız algılama prensibi; makine pozisyon kontrolü, parça varlık tespiti, üretim hatları ve tekrarlayan endüstriyel algılama görevlerinde önemli bir avantaj sağlar. Zorlu çalışma koşullarına uygun endüstriyel tasarımı ve kararlı algılama performansıyla Telemecanique endüktif sensörler, güvenilir proses kontrolü ve sürdürülebilir otomasyon performansı hedefleyen tesisler için güçlü bir sensör çözümüdür.
