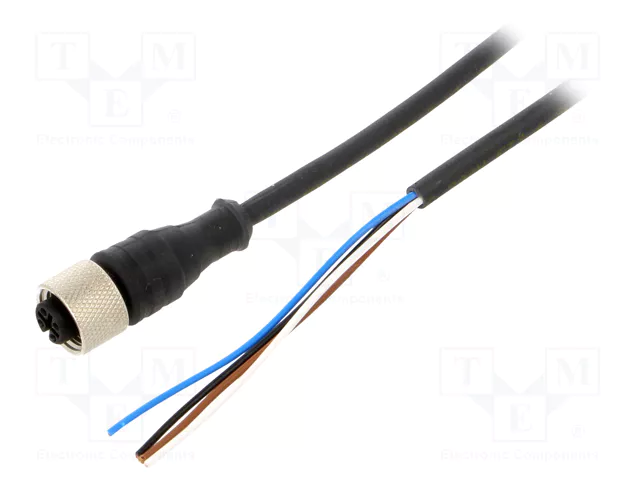

Telemecanique XZCP1141L10 M12 Dişi 4 Pin Hazır Kablolu Konnektör: Kablolama Standardı Rehberi
Telemecanique XZCP1141L10 M12 dişi 4 pin hazır kablolu konnektör, saha cihazlarıyla kontrol panosu arasındaki bağlantıyı standardize etmek için kullanılan kablolama bileşenidir. Bu ürün; düz tip M12 dişi bağlantı yapısına sahiptir, 4 pin hat taşır ve 10 m PUR kablo ile sahada hızlı kurulum ve düzenli kablo yönetimi hedefler. Otomasyon projelerinde bağlantı bileşenleri çoğu zaman “ikincil” gibi görünse de, sinyal sürekliliği ve bakım kolaylığı açısından operasyonel riskleri doğrudan etkiler. Bu nedenle XZCP1141L10 gibi ön montajlı çözümler, devreye alma kalitesinin önemli bir parçasıdır.
Telemecanique ürün ekosistemini incelemek için Telemecanique sensör sayfasına göz atabilirsiniz.
Telemecanique XZCP1141L10 Nedir?
Telemecanique XZCP1141L10 ürün kodlu M12 konnektör, sensör ve saha ekipmanlarında yaygın kullanılan M12 standardını, hazır kablolu bir formatta sunar. Hazır kablolu yaklaşım; saha tarafında pinleme, uç sıkma ve etiketleme gibi işlemleri azaltır. Böylece kurulum süresi kısalır, insan hatası kaynaklı temas problemlerinin görülme olasılığı düşer. Özellikle hat genişlemesi veya bakım sırasında “hızlı değişim” ihtiyacı olan tesislerde standart bağlantı kurgusu belirgin avantaj yaratır.
Teknik Özellikler
- Ürün tipi: Telemecanique XZCP1141L10 hazır kablolu konnektör
- Konnektör formu: Düz tip
- Konnektör cinsi: M12 dişi
- Pin sayısı: 4 pin
- Kablo malzemesi: PUR
- Kablo uzunluğu: 10 m
M12 4 Pin Kurgusu Ne Sağlar?
M12 standardı, endüstriyel sahada titreşim, toz ve nem gibi etkilere karşı daha güvenli bağlantı yaklaşımı sunan bir altyapıdır. 4 pin yapı; birçok dijital sensörün besleme ve sinyal hatlarını taşımak için yeterli bir düzen sağlar. Telemecanique XZCP1141L10 M12 dişi 4 pin konnektör ile sahada kablo karmaşası azalır; bakım ekibi için bağlantının izlenebilirliği artar. Bu yaklaşım, arıza ayıklamada “kablo mu, sensör mü?” ayrımını daha hızlı yapmayı kolaylaştırır.
PUR Kablo ve Saha Dayanımı
PUR kablo, saha koşullarında esneklik ve mekanik dayanım ihtiyacının öne çıktığı uygulamalarda tercih edilen bir kablo sınıfıdır. Hareketli hatlara yakın güzergâhlarda kablonun bükülme ve sürtünme etkilerine maruz kalması muhtemeldir. Bu nedenle kablo güzergâhının doğru planlanması, kablo kelepçelerinin uygun aralıklarla kullanılması ve keskin köşe dönüşlerinden kaçınılması, saha ömrünü artırır.
Kurulum Disiplini: Sinyal Bütünlüğü
Konnektörün doğru sıkılması, titreşimli ortamlarda temas kalitesini belirleyen kritik adımdır. M12 bağlantıda gevşek sıkma, zamanla mikro temas kayıplarına ve aralıklı sinyal kesintilerine yol açabilir. Ayrıca kablo tavasında güçlü enerji kablolarına paralel uzun güzergâhlar, dijital sinyal kalitesini olumsuz etkileyebilir. Bu nedenle kablo ayrıştırma, topraklama yaklaşımı ve pano içinde klemens düzeni, proje standardı olarak ele alınmalıdır.
Uygulama Alanları
- Dijital sensör bağlantıları: Yaklaşım sensörleri ve fotoelektrik sensörlerin saha bağlantıları
- Dağıtık giriş-çıkış mimarisi: Saha modüllerine giden hatların düzenlenmesi
- Bakım odaklı tesisler: Arızalı hattın hızlı değişimi gereken uygulamalar
Telemecanique XZCP1141L10 Sıkça Sorulan Sorular (SSS)
XZCP1141L10 ne tür bir üründür?
Bu ürün, M12 dişi 4 pin bağlantıya sahip hazır kablolu bir konnektördür. Sensör ve saha ekipmanlarında standardize bağlantı sağlamak için kullanılır.
10 m kablo uzunluğu ne zaman avantaj sağlar?
Saha cihazı ile pano arasındaki mesafe uzun olduğunda ek ara bağlantıları azaltır. Bu da temas noktası sayısını düşürerek risk yönetimini kolaylaştırır.
PUR kablo neyi ifade eder?
PUR, kablonun kılıf malzemesi sınıfını ifade eder. Uygulamada esneklik ve mekanik dayanım ihtiyacına göre değerlendirilebilir.
M12 bağlantıda en kritik hata nedir?
En kritik hata, konnektörün yeterince sıkılmamasıdır. Gevşek bağlantı, aralıklı sinyal kesintisi ve temas ısınması gibi sorunlara zemin hazırlayabilir.
4 pin tüm cihazlar için uygun mudur?
Uygunluk, bağlanacak cihazın pin dizilimi ve bağlantı şemasına göre doğrulanmalıdır. Bazı cihazlar daha fazla iletkene ihtiyaç duyabilir.
Kablo paraziti nasıl azaltılır?
Kablo güzergâhı güçlü enerji hatlarından ayrıştırılmalı, pano içinde düzenli klemensleme yapılmalıdır. Gerekli uygulamalarda filtreleme ve uygun topraklama yaklaşımı değerlendirilir.
Bakım sırasında nasıl kontrol yapılmalı?
Konnektör dişleri ve conta yüzeyi kontrol edilmeli, kablo kılıfında kesik veya ezilme olup olmadığı gözden geçirilmelidir. Ayrıca sabitleme kelepçeleri gevşememelidir.
Kurulumdan sonra test önerisi nedir?
Saha cihazı çalışırken kabloyu hareket ettirerek temas sürekliliği gözlemlenebilir. Bu basit kontrol, aralıklı kopmaların erken yakalanmasına yardımcı olur.
