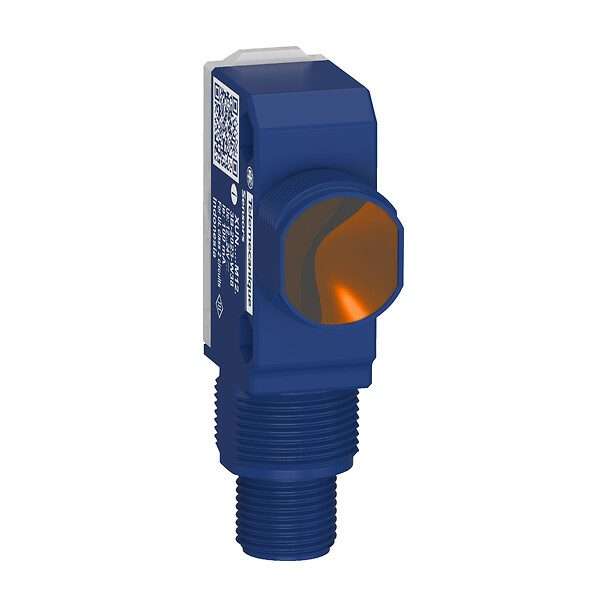

Telemecanique XUN6APXNM12 Difüz Fotoelektrik Sensör: 0,6 m Algılama İçin Teknik Rehber
Telemecanique XUN6APXNM12 difüz fotoelektrik sensör, üretim hatlarında nesne var/yok algısı, parça konum doğrulama ve akış kontrolü gibi süreçlerde kullanılan bir algılama elemanıdır. Bu model; difüz algılama yaklaşımıyla çalışır, 0,6 m algılama mesafesi sınıfında konumlanır, PNP çıkış yapısına sahiptir ve M12 konnektör üzerinden elektriksel bağlantı sunar. Koruma tarafında IP sınıflarının geniş aralığı, farklı ortam koşullarında kullanım planlamasını kolaylaştırır.
Ürün ailesi yaklaşımı için Telemecanique sensör sayfasını inceleyebilirsiniz.
Telemecanique XUN6APXNM12 Nedir?
Telemecanique XUN6APXNM12 ürün kodlu fotoelektrik sensör, sensörden çıkan ışığın hedef nesneden yansımasını ölçerek algılama yapar. Difüz algılama; reflektör veya ayrı alıcı-verici gerektirmeden tek noktadan kurulum sağlar. Bu yaklaşım, kurulum alanı kısıtlı hatlarda pratiklik sunar. Ancak hedef yüzeyin rengi, parlaklığı ve açısı gibi faktörler, yansıyan ışık miktarını etkileyebileceği için devreye alma disiplininin doğru yürütülmesi gerekir.
Temel Teknik Özellikler
- Ürün tipi: Telemecanique XUN6APXNM12 difüz fotoelektrik sensör
- Algılama sistemi: Difüz (orta mesafe sınıfı)
- Azami algılama mesafesi: 0,6 m
- Çıkış tipi: PNP
- Bağlantı: M12 konnektör
- Koruma sınıfı: IP67, IP65 ve IP69K sınıfları
Difüz Algılamada Kararlılık Nasıl Sağlanır?
Difüz sensörlerde kararlılık, hedef nesnenin optik karakteriyle yakından ilişkilidir. Mat yüzeyler ışığı daha dağınık yansıtırken, parlak yüzeyler sensörün belirli açılarda “beklenmedik” dönüşler almasına neden olabilir. Telemecanique XUN6APXNM12 difüz sensör kurulumunda; hedefin geçiş açısı, sensörün sabitlenme kalitesi ve ortam ışığı etkileri birlikte değerlendirilmelidir. Uygun ayar yapıldığında, sayım ve varlık kontrolü süreçleri daha öngörülebilir hale gelir.
Uygulama Senaryoları
- Konveyör hatları: Ürün geçiş algılama ve sayım
- Montaj istasyonları: Parça var/yok doğrulama
- Paketleme: Dolum öncesi veya sonrası kontrol noktaları
- Makine içi otomasyon: Hareketli mekanizmalarda konum teyidi
Kurulum ve Devreye Alma Notları
M12 konnektörlü bağlantı, sahada düzenli kablolama sağlar; ancak konnektörün doğru sıkılması gerekir. Devreye almada en kritik adım, algılama eşiğinin gerçek ürünle test edilmesidir. Üretim hattında farklı renk/ambalaj varyasyonları varsa, en zor algılanan ürün üzerinden ayar yapmak daha güvenli bir yaklaşım sağlar. Ayrıca kablo güzergâhının güçlü enerji hatlarından ayrıştırılması, çıkış sinyalinin stabilitesini destekler.
Koruma Sınıfları ve Ortam Dayanımı
IP67 ve IP65 sınıfları, toz ve su sıçramasına karşı dayanım perspektifi sunar. IP69K sınıfı ise daha zorlu yıkama koşullarında dayanımı destekleyen bir çerçeve olarak değerlendirilir. Uygulamada yine de kimyasal temas, sıcaklık ve mekanik aşınma gibi faktörler birlikte ele alınmalıdır.
Sıkça Sorulan Sorular (SSS)
XUN6APXNM12 hangi algılama sistemini kullanır?
Difüz algılama kullanır. Sensörden çıkan ışık hedef nesneden yansır ve bu yansıma sensör tarafından değerlendirilir.
0,6 m mesafe neyi ifade eder?
Algılama mesafesi sınıfını ifade eder. Hedef yüzeyin rengi ve yansıtıcılığı bu mesafeyi pratikte etkileyebilir.
PNP çıkış ne anlama gelir?
Çıkışın PNP tipte olduğunu belirtir. Kontrol sistemi giriş tipinin bu yapıyla uyumlu olması gerekir.
M12 bağlantıda dikkat edilmesi gereken nedir?
Konnektörün yeterli sıkılıkta olması ve kablonun çekme yüküne maruz kalmaması önemlidir. Titreşimli ortamlarda gevşek bağlantı aralıklı kesinti yaratabilir.
Parlak ambalajlarda yanlış okuma olur mu?
Parlak yüzeyler yansıma karakterini değiştirebilir. Bu nedenle devreye almada en parlak ve en zor algılanan ürünle test yapmak iyi pratiktir.
Ortam ışığı etkiler mi?
Uygulamanın tasarımına göre etkileyebilir. Sensör konumlandırması ve ayar yaklaşımıyla bu etki minimize edilebilir.
IP69K pratikte ne sağlar?
Daha zorlu temizlik ve yıkama koşullarında dayanımı destekleyen bir koruma sınıfı yaklaşımıdır. Uygulama şartları bütüncül değerlendirilmelidir.
Sinyal kararsızsa hangi sırayla kontrol edilir?
Önce optik yüzey temizliği ve montaj sabitliği kontrol edilir. Ardından kablolama, topraklama yaklaşımı ve giriş filtreleme parametreleri değerlendirilir.
Hızlı sayım uygulamalarında nelere dikkat edilmeli?
Sensörün montajı titreşimsiz olmalı ve geçiş mesafesi sabit tutulmalıdır. PLC girişinde de uygun okuma ve filtreleme yaklaşımı planlanmalıdır.
