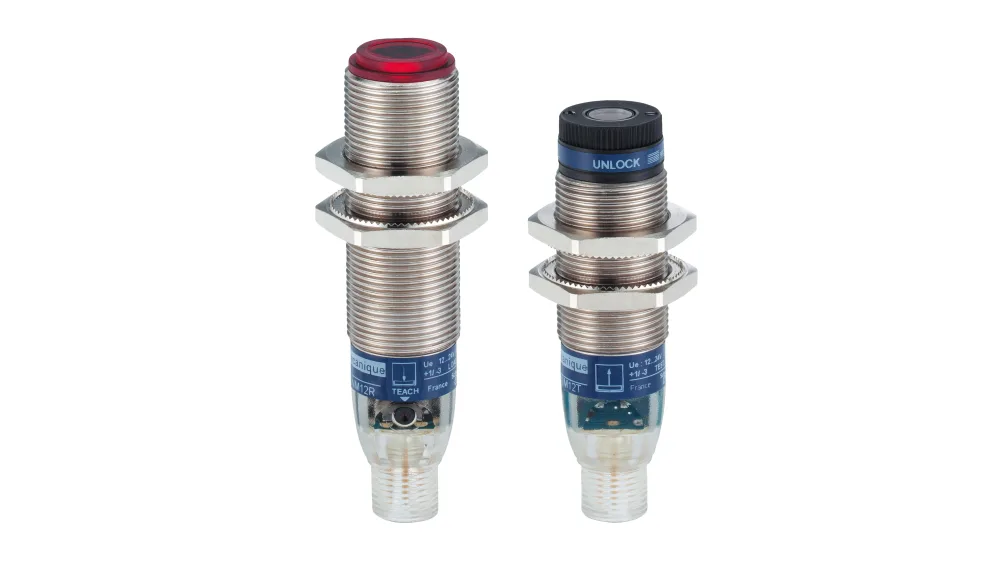

Telemecanique XUBLBPCNM12: Karşılıklı Işın Lazer Fotoelektrik Sensör Teknik Rehberi
Telemecanique XUBLBPCNM12 lazer fotoelektrik sensör, uzun mesafede güvenilir algılama ihtiyacı bulunan otomasyon alanları için “karşılıklı ışın” prensibine sahip bir çözümdür. Karşılıklı ışın yaklaşımında verici ve alıcı ayrı elemanlar olarak çalışır; ışın hattı kesildiğinde çıkış durumu değişir. Bu yapı, özellikle konveyör geçiş kontrolü, depo otomasyonu, saha bariyeri ve yüksek hızda sayım senaryolarında yüksek stabilite hedefler. XUBLBPCNM12 modeli; 100 m algılama sınıfı, 12–24 V DC besleme ve PNP çıkış mantığıyla teknik olarak konumlanır.
Telemecanique ürün ailesinin genel çerçevesi için Telemecanique sensör sayfasını inceleyebilirsiniz.
Telemecanique XUBLBPCNM12 Nedir?
Telemecanique XUBLBPCNM12 karşılıklı ışın lazer fotoelektrik sensör, verici-alıcı ikilisi ile çalışır. Verici, alıcıya yönlendirilmiş bir ışın üretir. Işın hattı bir nesneyle kesildiğinde veya zayıfladığında sensör, dijital çıkış üretir. Bu yaklaşım, hedef yüzeyin rengi ve yansıtıcılığından daha az etkilenir; çünkü algılama, “ışın kesildi mi?” sorusu üzerinden ilerler.
Telemecanique XUBLBPCNM12 Teknik Özellikler
- Ürün tipi: Telemecanique XUBLBPCNM12 lazer fotoelektrik sensör
- Algılama sistemi: Karşılıklı ışın (verici-alıcı)
- Algılama mesafesi sınıfı: 100 m
- Besleme: 12–24 V DC
- Çıkış: PNP, 1 NO veya 1 NC programlanabilir
- Gövde formu: Silindirik M18 metal gövde sınıfı
- Bağlantı: M12 konnektör altyapısı
Karşılıklı Işın Yapının Operasyonel Avantajı
Uzun mesafe algılamada yansımalı veya difüz çözümler, hedef yüzeye ve arka plan koşullarına bağlı olarak daha değişken sonuç verebilir. Telemecanique XUBLBPCNM12 gibi karşılıklı ışın sensörlerde ise temel performans kriteri; doğru hizalama ve ışın hattının korunmasıdır. Bu da uzun mesafede daha öngörülebilir davranış anlamına gelir. Özellikle hızın yüksek olduğu hatlarda, kısa tepki süreleri ve kararlı dijital çıkış sinyali süreç kalitesini destekler.
Kurulumda Dikkat Edilecek Noktalar
Karşılıklı ışın sensörlerin başarısı, hizalama kalitesine doğrudan bağlıdır. Verici ve alıcı eksenlerinin doğru ayarlanması, sabitleme elemanlarının titreşime karşı güvenli seçilmesi ve ışın hattında gereksiz yansıma yaratacak parlak yüzeylerin etkisinin minimize edilmesi önerilir. Bazı uygulamalarda lazer odak noktasının ayarlanması, ışın yoğunluğunu artırarak daha kararlı algılama sağlayabilir.
Uygulama Alanları
- Depo otomasyonu: Koridor geçiş kontrolü ve palet hareket takibi
- Konveyör sistemleri: Yüksek hızda sayım, ürün geçiş doğrulama
- Bariyer mantığı: Makine güvenlik bölgesi uyarı senaryoları (uygulamaya göre)
- Uzun hat izleme: Büyük alanlarda geçiş/varlık kontrolü
Sinyal Yönetimi ve Arıza Ayıklama
Çıkış kararsızlığı görüldüğünde önce hizalama kontrolü yapılmalıdır. Ardından optik yüzey kirliliği, kablolama bütünlüğü ve besleme stabilitesi değerlendirilir. Karşılıklı ışın sensörlerde, ortamda yoğun toz veya duman varsa periyodik temizlik planı oluşturmak, plan dışı duruşların önüne geçebilir. Ayrıca kablo güzergâhının güçlü enerji kablolarından ayrıştırılması, dijital sinyal kalitesini korur.
Sıkça Sorulan Sorular (FAQ)
XUBLBPCNM12 neden “karşılıklı ışın” olarak geçer?
Çünkü verici ve alıcı ayrı elemanlardır; algılama, ışının alıcıya ulaşıp ulaşmaması üzerinden yapılır.
100 m mesafe hangi koşullarda anlamlıdır?
Doğru hizalama, uygun montaj ve optik hattın kirlenmemesi koşullarında uzun mesafe algılamada güçlü bir referans sağlar.
PNP çıkış hangi kontrol sistemleriyle uyumludur?
PNP giriş mantığını destekleyen kontrol sistemleriyle uyumludur. Bağlantı şeması, pano standardına göre seçilmelidir.
Lazer odak ayarı ne işe yarar?
Uygulamada ışın yoğunluğunu optimize etmeye yardımcı olabilir; uzun mesafede stabiliteyi destekler.
Yanlış tetikleme olursa ilk adım ne olmalı?
Önce hizalama, sonra optik yüzey temizliği ve kablolama-besleme stabilitesi kontrol edilmelidir.
