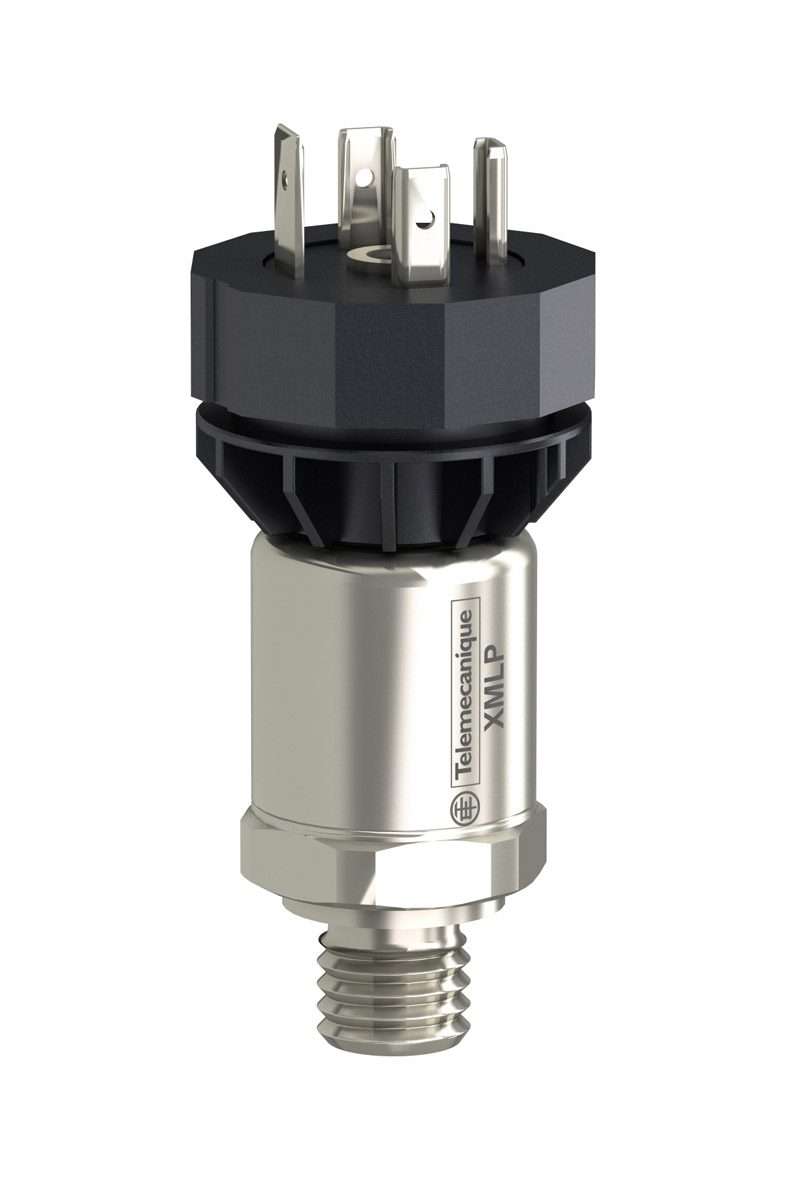

Telemecanique XMLP250BC71F Elektronik Basınç Sensörü: 0–250 Bar Ölçüm, 0–10 V Çıkış ve 24 V Besleme ile Süreç Kontrolü

Basınç, endüstriyel otomasyonda “görünmeyen ama her şeyi belirleyen” büyüklüklerden biridir. Hidrolik yağ hattında basınç dalgalanması, su beslemede kaçak, gaz hattında regülasyon sorunu veya soğutma devresinde dengesiz çalışma; çoğu zaman ilk işaretini basınç değerinde verir. Bu yüzden doğru sensör seçimi, yalnızca ölçüm almak değil; aynı zamanda süreci kararlı, izlenebilir ve güvenli tutmak anlamına gelir. Telemecanique XMLP250BC71F elektronik basınç sensörü, 0–250 bar aralığında ölçüm yapabilen ve 0–10 V analog çıkış üreten bir basınç vericisidir.

Üretici teknik dokümanına göre bu model; 0–250 bar basınç sınıfına sahiptir, 0–10 V analog çıkış üretir ve 3 telli bağlantı tekniğiyle çalışır. Besleme tarafında 24 V doğru akım (12–33 V sınırlarıyla) belirtilir. Akışkan bağlantısı G1/4A erkek (DIN 3852-E) olarak verilir ve elektrik bağlantısı EN 175301-803-A tipinde 3 pinli erkek konnektör üzerinden yapılır.

Telemecanique ürün ailesindeki sensör seçeneklerini tek sayfadan görmek istersen Telemecanique sensör bağlantısını kullanabilirsin.

Telemecanique XMLP250BC71F Teknik Özellikler

• Ürün tipi: Elektronik basınç sensörü (basınç vericisi)
• Basınç sınıfı: 250 bar
• Ölçüm aralığı: 0–250 bar
• Analog çıkış: 0–10 V, 3 telli
• Besleme: 24 V doğru akım (12–33 V sınırları)
• Akım tüketimi: 7 mA altında
• Tepki süresi: 2 ms altında
• Ölçüm doğruluğu: Ölçüm aralığının ± yüzde 0,5’i
• Bağlantı: G1/4A erkek (DIN 3852-E)
• Koruma: IP65

Teknik değerler üretici veri sayfasında bu şekilde listelenir.

Uygulamada Ne Kazandırır?

0–10 V analog çıkış, birçok kontrol kartında doğrudan okunabilen bir sinyaldir. Bu sayede basınç trendi izlenebilir, eşik değerler tanımlanabilir ve proses içinde “basınç profili” oluşturulabilir. Özellikle hidrolik yağ hatlarında basınç yükselme düşme sürelerini görmek, bakım ekipleri için erken uyarı mekanizması gibi çalışır. Üretici dokümanında ayrıca kısa devreye karşı yük koruması ve ters polarite koruması belirtilir; bu da saha bağlantılarında hata riskini azaltan bir çerçeve sunar.

Telemecanique XMLP250BC71F Montaj ve Devreye Alma İpuçları

G1/4A bağlantıda sızdırmazlık, doğru rakor seçimi ve tork yönetimiyle doğrudan ilişkilidir. Veri sayfasında sıkma torku için referans değer yer alır; bu tip bilgiler, dişleri zorlamadan sızdırmazlık kurmaya yardımcı olur. Ayrıca sensörün “her konumda çalışabildiği” bilgisi, montaj esnekliği sağlar.

Telemecanique XMLP250BC71F Sıkça Sorulan Sorular

XMLP250BC71F hangi basınç aralığında ölçüm yapar?

Veri sayfasında ölçüm aralığı 0–250 bar olarak belirtilir.

Çıkış sinyali nedir ve kaç telli bağlantı kullanır?

0–10 V analog çıkış üretir ve 3 telli bağlantı tekniğiyle çalışır.

Besleme gerilimi nedir?

24 V doğru akım besleme ile çalışır; dokümanda 12–33 V sınırları da belirtilir.

Akışkan bağlantısı hangi tiptir?

G1/4A erkek bağlantı (DIN 3852-E) olarak verilir.

Tepki süresi ve doğruluk değeri nasıldır?

Tepki süresi 2 ms altı, ölçüm doğruluğu ise ölçüm aralığının ± yüzde 0,5’i şeklinde belirtilir.

Hangi akışkanlarla kullanılabilir?

Dokümanda hava, temiz su, hidrolik yağ, gaz ve soğutma akışkanı gibi seçenekler listelenir; ayrıca sıcaklık aralıkları da verilir. Uygulamaya başlamadan önce kendi proses sıcaklığını bu aralıklarla kıyaslamak gerekir.

Devreye alma sırasında en kritik kontrol nedir?

En kritik kontrol, sızdırmazlık ve kablolamanın doğru yapıldığının doğrulanmasıdır. Ardından boşta değer, düşük basınç ve çalışma basıncında sinyal doğrulaması yapılması önerilir. Böylece hem elektrik hem proses tarafı aynı anda güvence altına alınır.
